这个十频合路器方案可行吗。（合路器高手请进）

领导最近疯了。现在要做个十频合路器，就是五个系统合路（每个系统有个上下行）

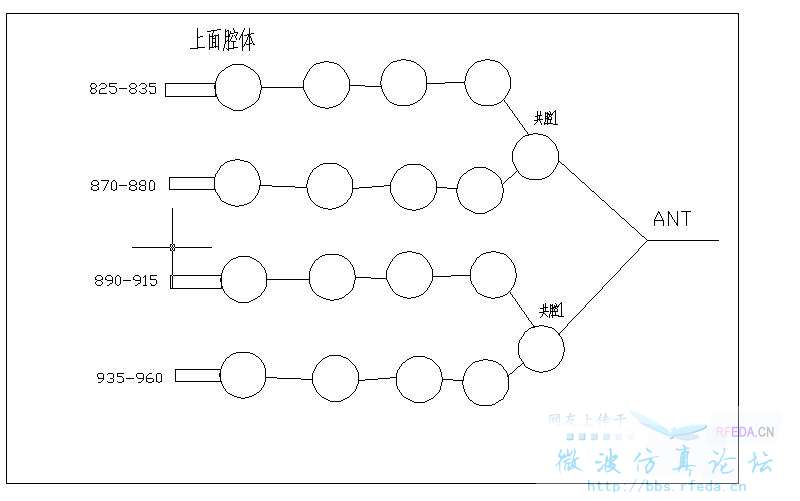

但是公共端口十根线搭在一起会疯的，所以想使用共腔，两两共腔。那么公共端口就是只有五根银线了，貌似可以接受 。第一次使用，请高手看看模型对不。只是简单的列子，还没有开始做。图中绿色圈中就是共腔吧

下面是我的十频合路器想法。分上下两层吧。

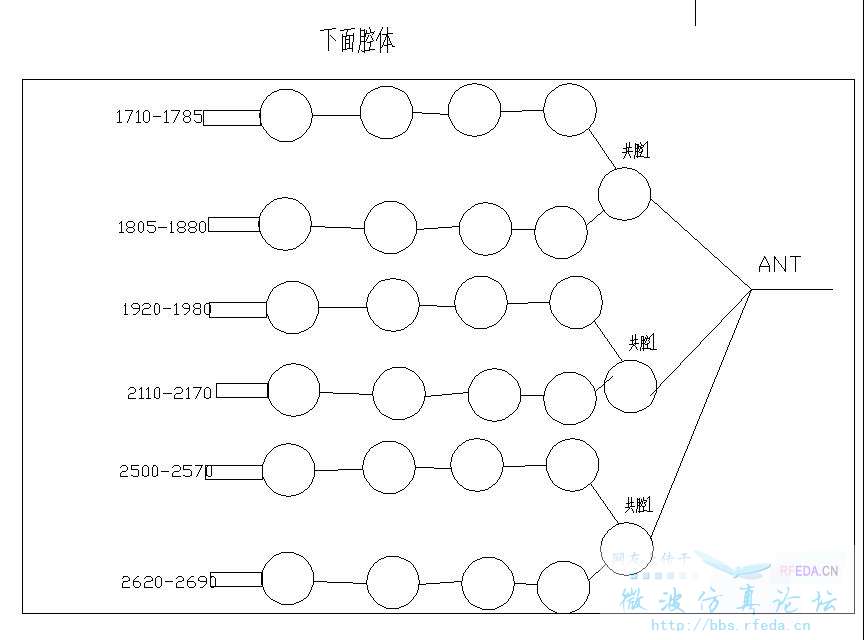

上面CDMA/GSM 四个频段   下面DCS1800/3G/LTE   最后焊接到一个端口处

这个用两个抽头就可以了,低频一个,高频一个.没有压力.

是啊。825-960一个，1710-2690一个，只要每路到共腔的耦合算好，基本是不会有什么影响，祝小编成功！

话说这个已经有成熟的产品了 10438

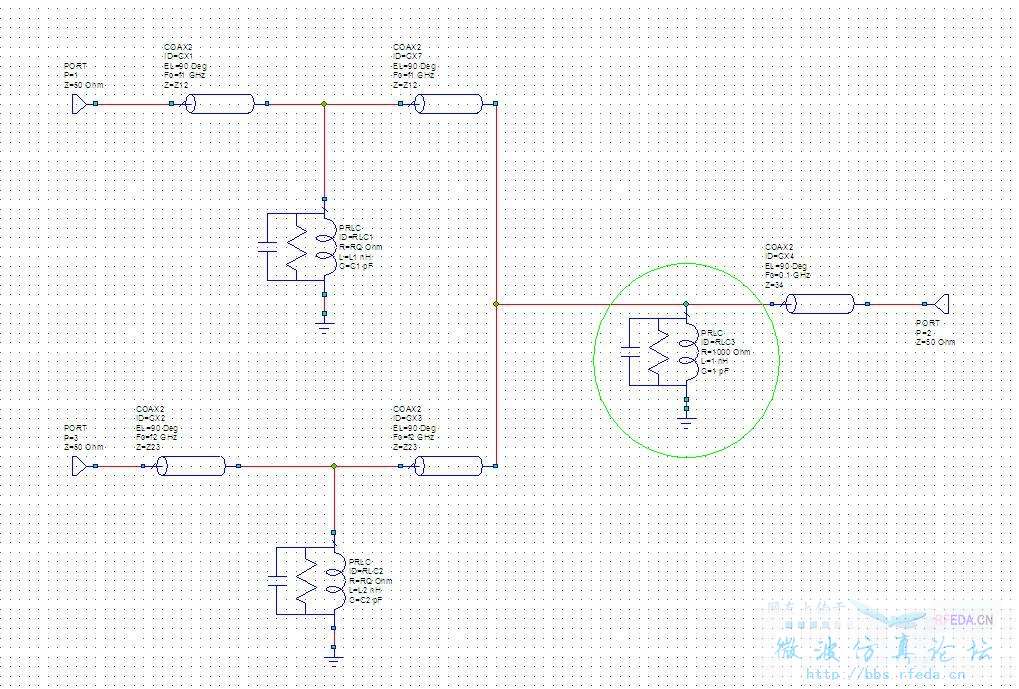

谢谢高手呀,另外请问我的那个awr共腔模型对不?麻烦看看 谢谢啦

谢谢高手呀,另外请问我的那个awr共腔模型对不?麻烦看看 谢谢啦

看电路没看出错误

太谢谢了

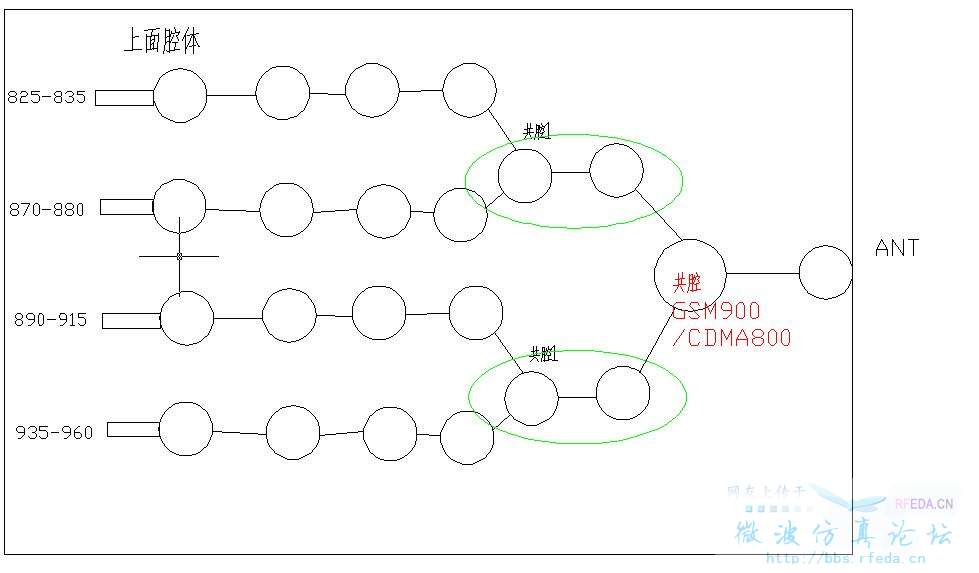

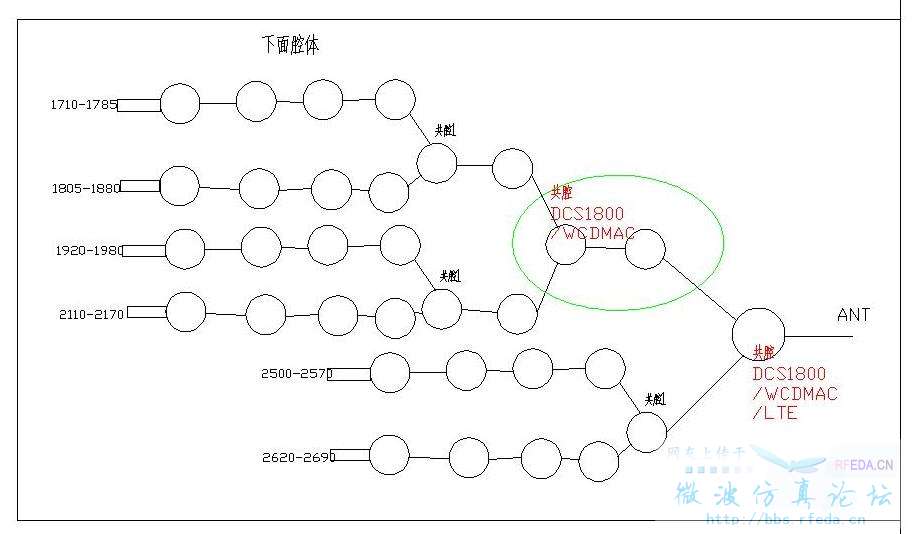

谢谢了 你看看 我的新的图 可行不，还有就是AWR仿真的时候  是不是  四路一起仿真呀（CDMA800两路和GSM900两路 共四个频段放在一个AWR模型中）。不然绿色部分的 耦合系数 没法单独计算呀。

这产品也刚设计，估计样品这两天就到，到时候试样就知道了，用的是三个抽头，CDMA和GSM一路，DCS和WCDMA一路，然后就是4G，（以上个人观）

谢谢了，那 看你调试情况了。到时候可以请教一下。

如果相互抑制不严的话一个抽头就可以实现

标记一个
