大家 帮我看看我的电桥仿真图

05-08

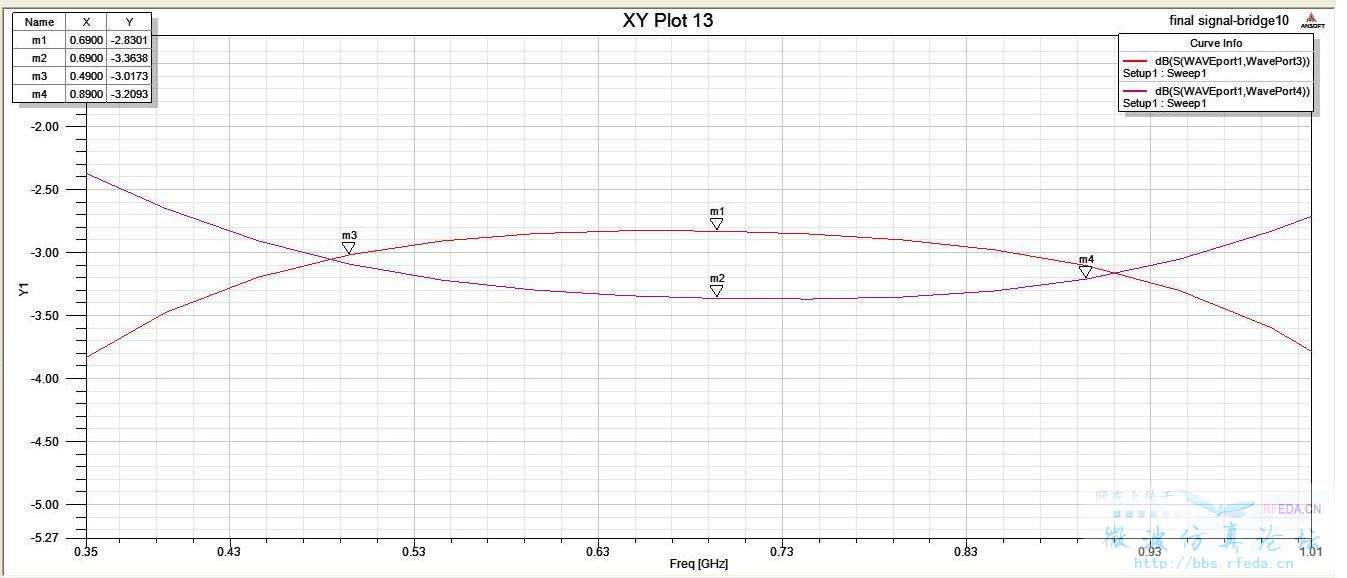

我做了一个350-960mhz电桥,仿真的感觉还不错。请看图一 ,两条曲线分别在3db的上下两侧。

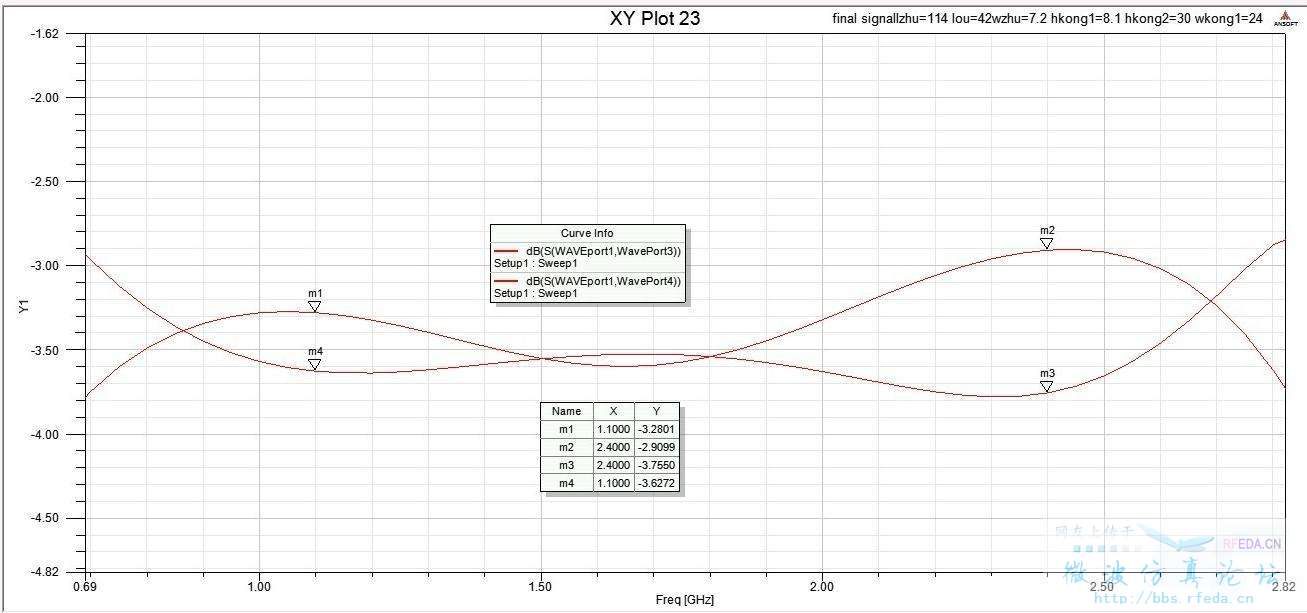

但是后来修改一下尺寸做到700-2700mhz,仿真图就插损比较大,两条曲线都在3db下面,是不是高频损耗要大很多呀。
大家看看 我的700-2700mhz电桥指标还能再好一些吗


你设计的时候是按照中心频率来算的吧?  你的带宽都两个G了,离中心频率那么远的能好吗?

就是按照中心频率的,350-960mhz,带宽610mhz   中心频率655mhz  相对带宽 93%
700-2700mhz电桥 带宽2000mhz,中心频率1700mhz,相对带宽118%
我看目前的电桥也都是700-2700mhz这个带宽吧插损3.4,微带的。
但是我的仿真波形都到3.5以下了,我是用腔体实现的。



自己顶顶看看

你用什么扫频计算方法?如果fast的话,只在中心频点那一段比较准。你用.离散扫频 试试

另外看不到结构,无法给意见,没看法

你好, 抽空我把模型抓图看
扫描方式影响很大吗 。
我350-960mhz,700-2700mhz两个电桥都是用离散扫频的
做出来350-960mhz,很准,
现在开始做700-2700mhz的,处于仿真阶段,但是仿真结果你看看我一楼的图,感觉 高频的结果损耗稍微大了一些。波形也不是很好看。

离散扫频准些,快速扫描不太准,只是在中心频点附近准,适合窄带

换了一下扫频方式,结果差不多
看来高频是损耗大一些吧
并且700-2700-相对带宽比350-960带宽宽一些所以指标不好做吧


高手  看看这个腔体合路器的东西 你做过买
