HFSS增益方向图,3d和xz面不符合

05-08

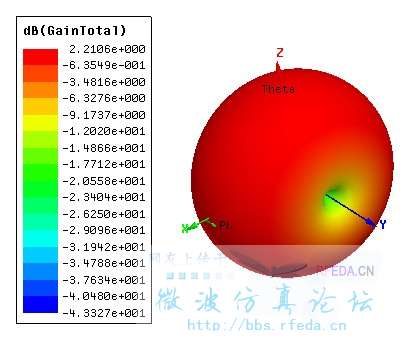

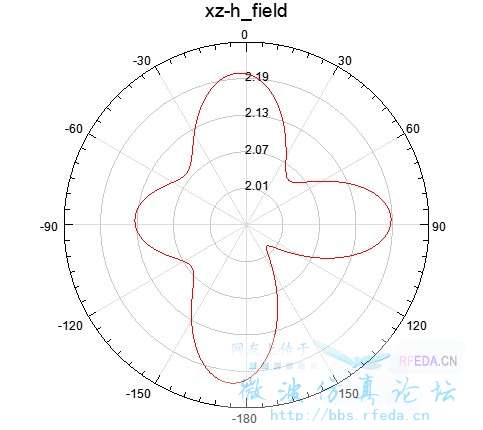

3d增益图中看到,xz面试圆形的,为什么radiation pattern看xz面的时候,就不是全向性了呢,各位高手,求解呀

大师,麻烦帮我看看呗,谢谢啦

你没看到你增益方向图里最大值和最小值相差不大吗,你把坐标间隔重新设一下,比如0-10,立马就圆了。

……
默认的是最大值和最小值之差除以5
你这基本上没啥变化

噢啦,谢谢谢谢

恩呢,谢谢指导啦
