HFSS中怎样查看增益?
05-08
求助,结果应该是看far Field下的哪一项?然后怎么看增益是多少dBi?

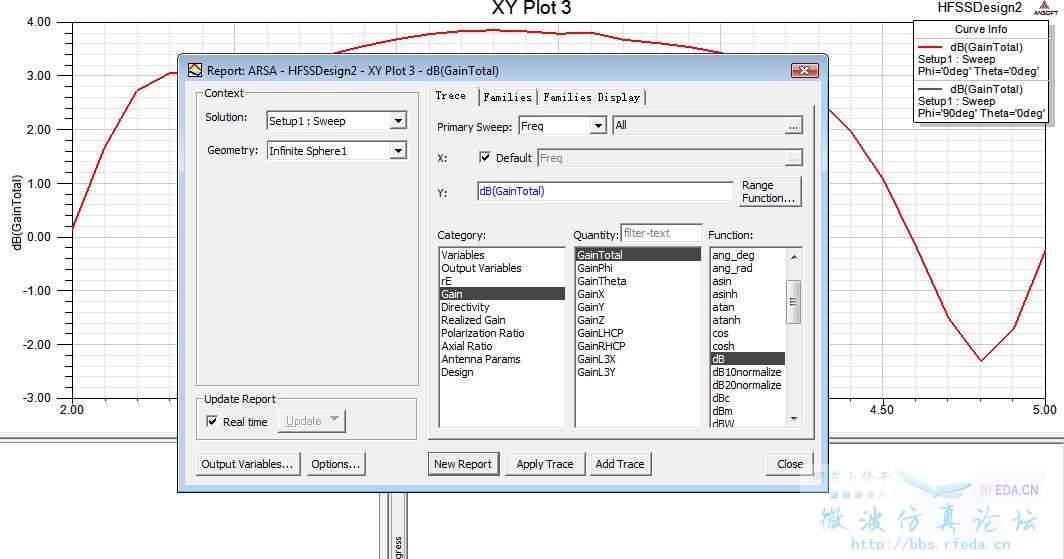

是不是这里?我在做的大作业要求增益大于5dBi,但是这里单位只有dB,怎么看是不是达到5dBi了?
dB默认就是dBi
2楼正解,
之所以天线增益用dBi,是因为还有个dBd。
dBi是相对于点源天线(实际不存在的)的增益,dBd是相对于半波振子(天线的基本单元)的增益。
两者关系为
1dBd=2.15dBi
