请问,这个TDR怎么出来的?

05-08

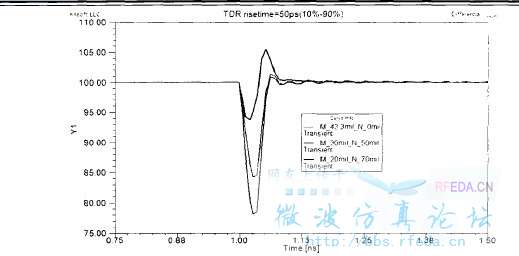

Y轴上的LLC什么意思
求具体设置步骤
谢谢

求高手帮忙解答,是不是需要设置关系式才能出来

求解啊

Domain里面选Time(时域),看TDR Impedance曲线,Y轴应该是特性阻抗值

我也是这么做的,但是不对啊

我也是这么做的,但是图不对

我分享了资料,你可以去看看

我想这个TDR曲线形状是不是跟risetime有关?还有跟你频扫的范围也有关,毕竟是使用频域的数据来看时域的曲线,可能有一定的差异

完全不对啊,如果是参数设置的问题,那图形应该类似啊,还是谢谢你了

好资料,谢谢了

自顶啊,求高人啊

自顶啊,求高人啊

自顶啊,求高人啊

求大神指教啊

请问资料在哪里啊?也有同样问题,谢谢!

你仿真的是不是没有前面那个直线段啊
