电容加载同轴谐振腔的本征模求解(Hfss)
05-08

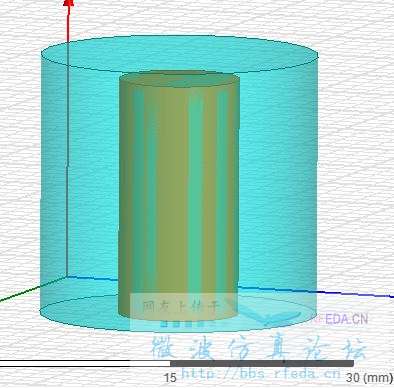

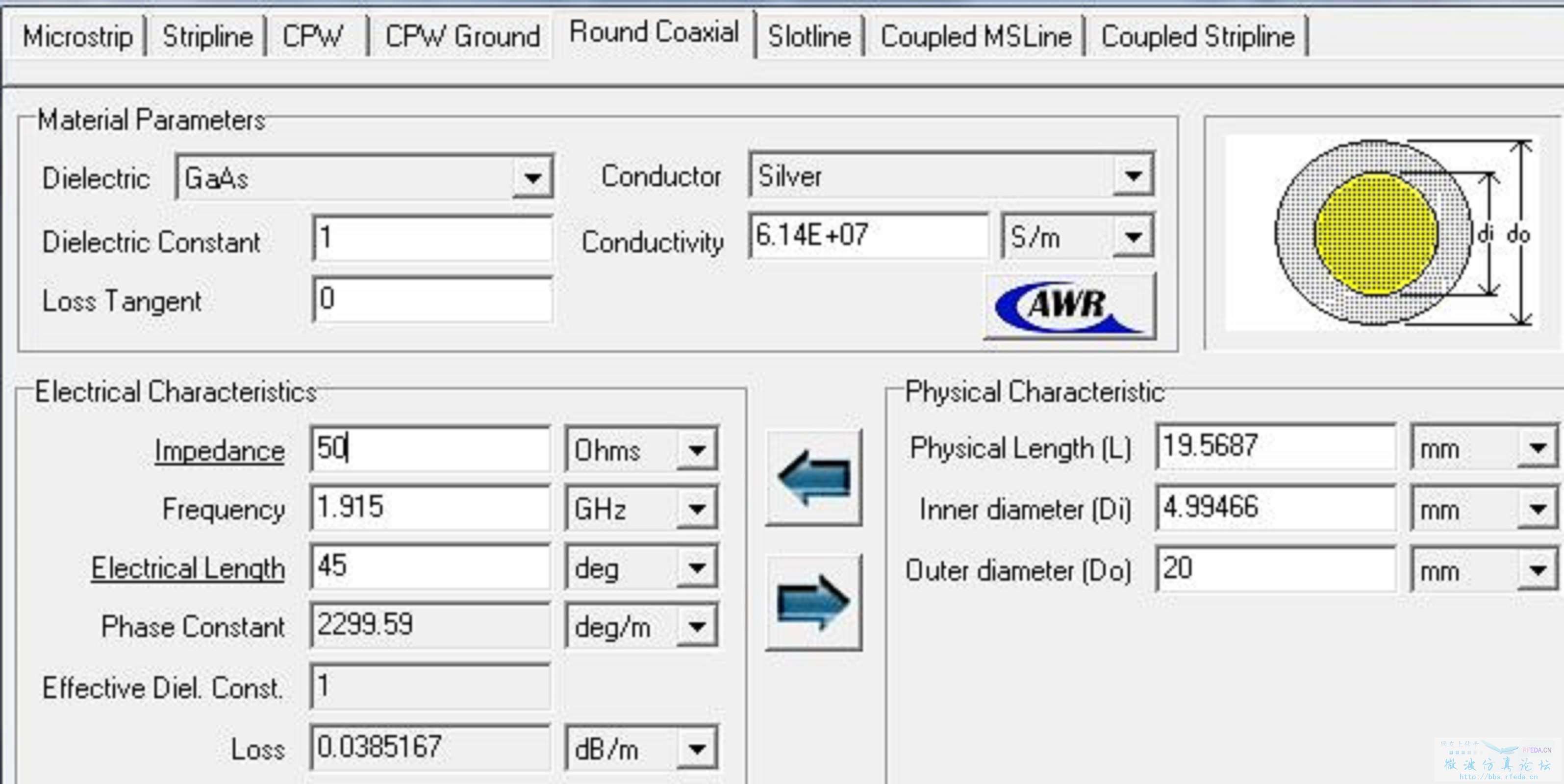

在Hfss中,用本征模求解电容加载同轴谐振腔时,Setup中的频率设为1.915GHz,然后由传输线求解器求出初始参数,在Hfss中建模,腔上壁比同轴中柱高2mm。

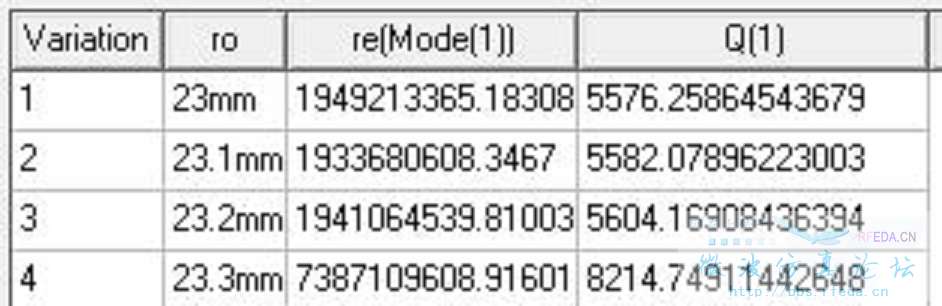

然后求解时,需要模型的谐振频率在1.915GHz,但是无论是调同轴的外壁半径(改变同轴阻抗以改变LC等效模型中的L)还是谐振腔高度(改变传输线电长度以改变j*tan(belta*l)),求得的re(Mode(1))都在达到1.93GHz左右突变为7GHz左右然后缓慢下降,这是为什么?然后如若想调到1.915GHz怎么办?
太无语了 你的频率设在1.915G一辈子也别想在本征模得到1.915G的谐振频率 把那个频率改成1G 或者更低 以后你用本征模求解的时候哪怕用0.1G都行 别设在你需要的谐振频率上 不然只能得到高次模
为什么无法得到啊?
我想追加一个问题:在本征模式下,仿真腔体,为什么设置finite conductivity时出现错误。也就是不能仿真呢?
你的模型有问题吧,我刚才用我的试了一下,本征模式下,有限电边界仿真没问题啊
那个频率是起始求解频率 你一开始就是1.915G后面也就别算了 如果你恰好谐振频率高一些还能得出 如果是刚好在哪个频率上或者更低肯定就得不到了
设置finite conductivity时出现错误 也就是说你边界条件设置有问题 你边界条件不完整肯定就不能仿真了啥 要么就不要finite conductivity 要么就把这个设置好再计算
哥 留个联系方式吧 咱好私聊 这样比较快 求指教啊
我的QQ号 420270556
这。我就不淡定了。能否上个图 看看
本征模这一块才接触,谢了
