HFSS求解微带天线的增益

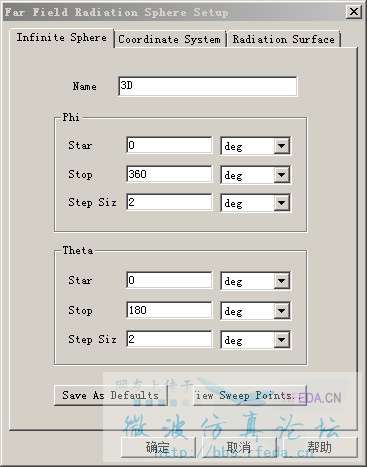

05-08
我在用HFSS求解增益的过程中遇到了问题,请朋友们点拨点拨。
我先来描述一下,我的求解过程,看看是不是过程中出了问题。
1、这是微带天线模型,集总端口微带馈电;
2、这是远场方向图设置,3D;

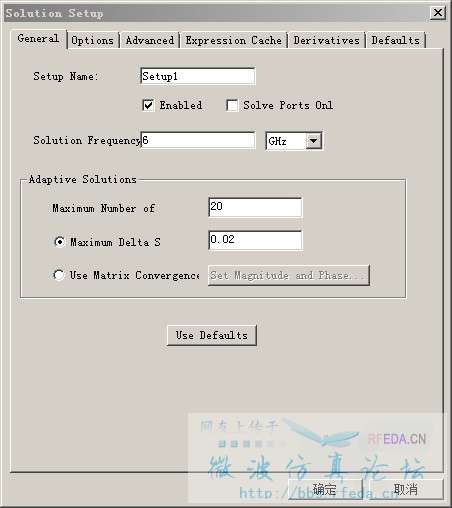

3、求解设置,求解频率;(HFSS中要算多个频点的增益,是否需要多次设置求解频率,
设置一次求解频率,求出对应的增益。这样较麻烦,有没有更方便的方法。)

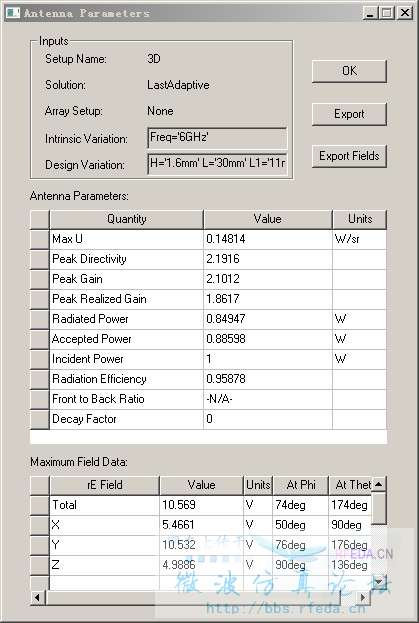

4、求解完成后,选中3D,再单击‘compute antenna parameter’,得到上图。
那么,这个微带天线在6GHz,增益就是2.1012(peak gain)?
另外,带阻的超宽带天线,在截止频段,增益为负是如何得到的?比如3.1-10.6G的天线,
截止掉5.15-5.85G,论文中在5.15-5.85频段的增益都是负的。我的天线,-10dB带宽可以
截止掉5.15-5.85,但是我的增益总是大于0的。虽然比起截止之前也要小一些。如下两图。

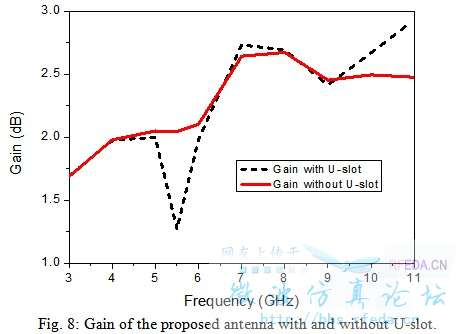

左边是参考文献中的,右边是我得到的结果。
这是我得到的结果
我先来描述一下,我的求解过程,看看是不是过程中出了问题。
1、这是微带天线模型,集总端口微带馈电;
2、这是远场方向图设置,3D;
3、求解设置,求解频率;(HFSS中要算多个频点的增益,是否需要多次设置求解频率,
设置一次求解频率,求出对应的增益。这样较麻烦,有没有更方便的方法。)
4、求解完成后,选中3D,再单击‘compute antenna parameter’,得到上图。
那么,这个微带天线在6GHz,增益就是2.1012(peak gain)?
另外,带阻的超宽带天线,在截止频段,增益为负是如何得到的?比如3.1-10.6G的天线,
截止掉5.15-5.85G,论文中在5.15-5.85频段的增益都是负的。我的天线,-10dB带宽可以
截止掉5.15-5.85,但是我的增益总是大于0的。虽然比起截止之前也要小一些。如下两图。
左边是参考文献中的,右边是我得到的结果。
这是我得到的结果
