微带柱面共形天线,用微带线馈电,端口怎么设置?
05-08

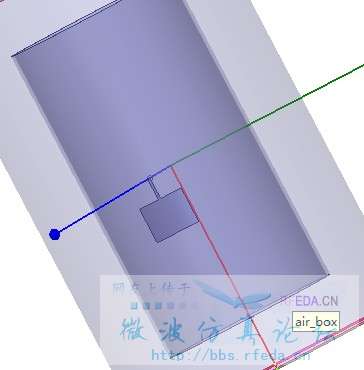

各位好,共形微带天线,如果用微带线馈电的话,端口该怎么设置?因为是贴在圆柱面上得,所以微带线要设端口的地方是带弧度的,请看示意图:
看这图像是HFSS。
是HFSS
HFSS搞不定了,打算用CST,先把HFSS模型拿出来做示意图
直接离散端口激励试试?
同轴端口馈电,就是画的麻烦些
在hfss里用过同轴馈电,可以工作得,可是只要贴片准确得讲是馈电点,不在坐标系的xy平面的45度角的整数倍,结果就会不一样,在45度角的整数倍时,谐振平率为2.45GHZ,否则就是2.2,我检查了每一个步骤,试过不同方案,都是这个结果。
