同轴线的尺寸该怎么设置?
05-08

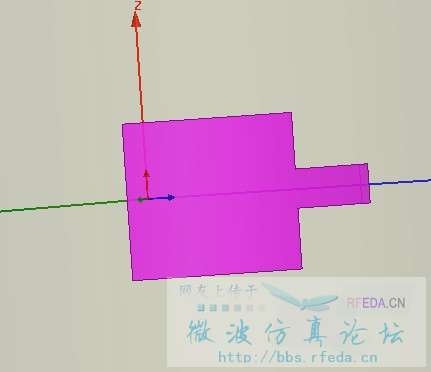

想给侧馈的天线在馈线的尽头,如图馈线最右边加一根探针,阻抗50欧姆,同轴线的尺寸选多少合适?hfss的资料中,有各种尺寸,内径有0.5,0.6,1mm,外径也各不相同,请问有什么规律吗?随便选一种都可以吗?
哈哈,你去Linecal里面算一下,设置好介质的介电常数,导体内径,阻抗设置为50欧姆,它就会告诉你外径是多少了
从哪里进Linecal?昨天就没找到呢
Appcad软件也可以,在网上下载一个
谢谢!
你有没有IE3D啊,里面就有,而且免费,而且算的方法很简单
其实不用。同轴线的阻抗如果确定了,那么内外半径比也就确定了,具体的比值是多少,我就不知道了,你可以查一下微波技术这本书,里面有讲解的。
有,找到啦,谢谢
软件好用些
