CST MWS带状线仿真中遇到的一个问题
05-08
大家好！LZ在带状线仿真中遇到的一个问题如下：
我做的色散时延结构，想要得到一种预定的群时延。用的是双层带状线板子，在上层底板上做了一个transition到CPW，用CPW进行馈电。带状线板子通常要加起粘合作用的半固化片，不加半固化片之前，仿真结果比较符合预期；但是一加上半固化片，想要的群时延变成负值（预期是正值）。所用介质板：Rogers4003（介电常数3.5），半固化片Rogers4450F（介电常数3.52）。
请问，加上半固化片后带状线的仿真有什么要注意的地方吗?比如说端口设置、仿真设置，按理说加上后应该结果不会有那么大的差别的。第一次发帖，不对的地方大家海涵。谢谢
![]()
![]()
![]()
![]()
我做的色散时延结构，想要得到一种预定的群时延。用的是双层带状线板子，在上层底板上做了一个transition到CPW，用CPW进行馈电。带状线板子通常要加起粘合作用的半固化片，不加半固化片之前，仿真结果比较符合预期；但是一加上半固化片，想要的群时延变成负值（预期是正值）。所用介质板：Rogers4003（介电常数3.5），半固化片Rogers4450F（介电常数3.52）。
请问，加上半固化片后带状线的仿真有什么要注意的地方吗?比如说端口设置、仿真设置，按理说加上后应该结果不会有那么大的差别的。第一次发帖，不对的地方大家海涵。谢谢
描述:仿真错误

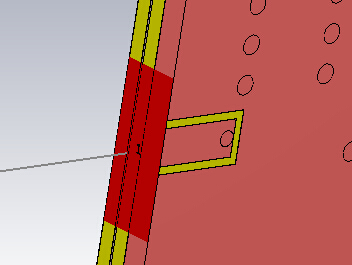

描述:端口

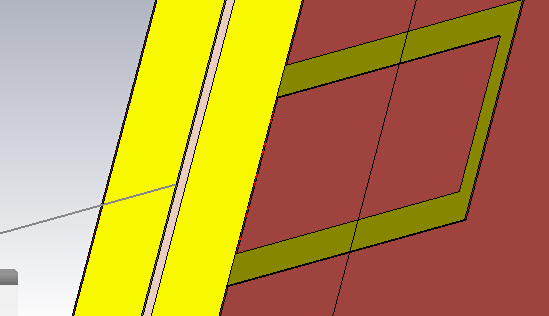

描述:馈电平面（带状线转换至CPW后馈电）

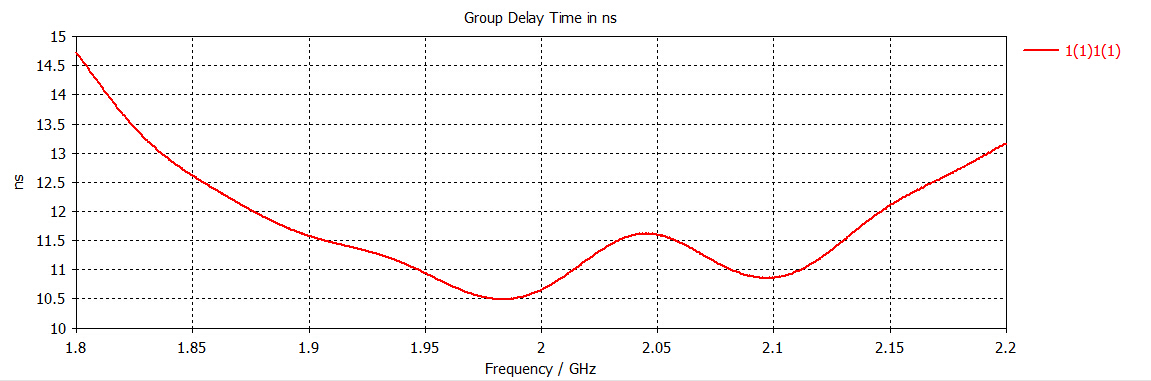

描述:不加半固化片之前预期的结果

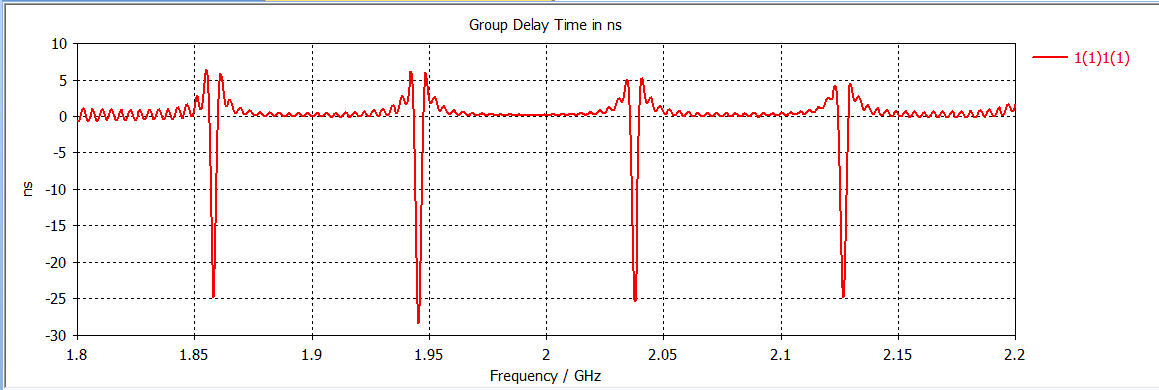

描述:加上半固化片之后的结果
