电场x偏振的情况下,怎么计算电场y分量的透射及反射系数
05-08
电场x偏振的情况下,怎么计算电场y分量的透射及反射系数。
看y方向的分量 后处理里面计算
[attachment=68299][attachment=68299]
是不是这样查看,计算的处理方法能不能具体一点,谢谢
关注了好久了还是不会,组里面就我一个在学CST,小编搞定了吗?求指导
设探针就可以好像,我也没具体做,你查看一下CST里的帮助看看怎么设探针
小编解决了吗 我也有同样的问题 求指教啊

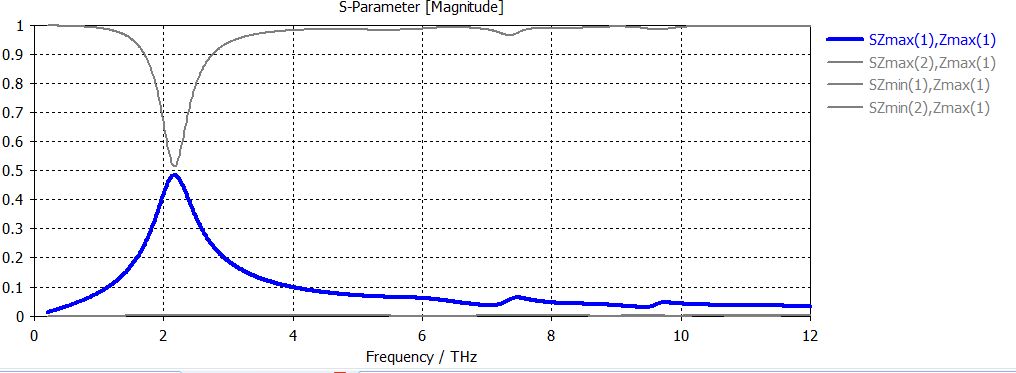

s参数里面就有啊。如果你用频域求解器,当floquet只设置2个mode时,一个代表x偏振(TM),一个代表y偏振(TE)。[attachment=73317]
如图,我设置的是入射光为mode1(TE),也就是y偏振了。其中第一个和第三个分别是x偏振的反射和透射率,r和t,也就是co-polarization,第二个和第四个就是x偏振的反射和透射了,也就是cross-polarization。你只要将入射源设为mode2,就可以了。
