无创测血糖 毕业设计求助
05-08
课题是无创测血糖方面的。
想利用血液中由于血糖浓度的变化而导致介电常数变化的原理，用一个微波震谐器，microwave resonator，通过发出和接收信号，S11,S21的反馈来推算出当前的血糖浓度值。（该课题是研究性质的，外部环境，变量都是比较理想化的）

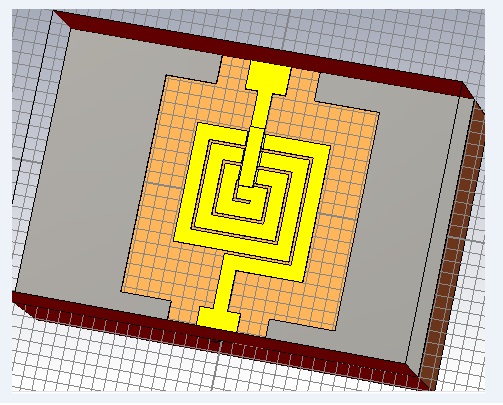

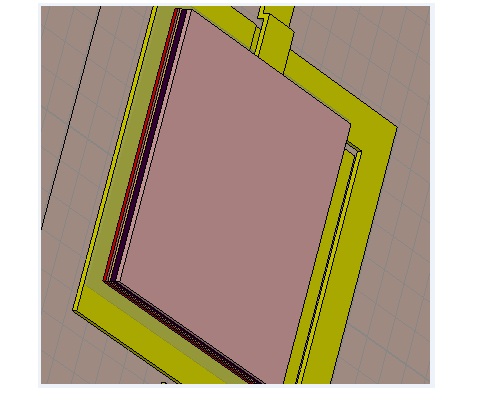

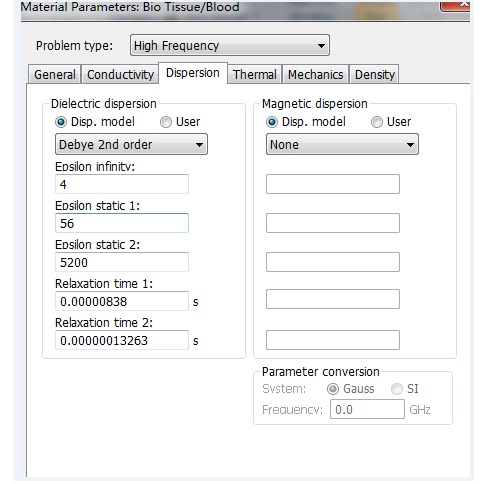

图一是在论坛里找到的一个矩形螺旋电感的模型。图二是我模拟的人体皮肤组织（包括皮肤，肌肉，肥肉，骨质，血液），图三是对血液的材质设定。

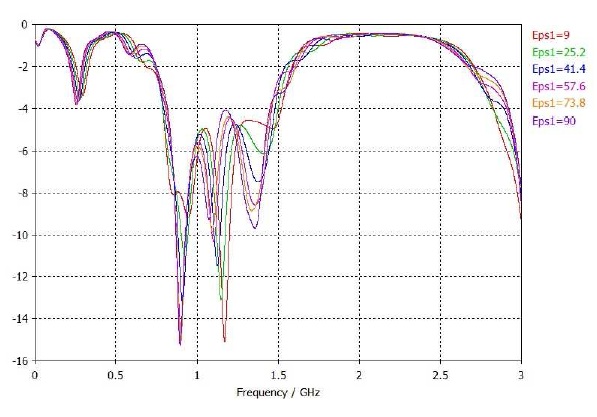

现在的问题是，我如何设定这个血液的材质，主要是电导率和电解色散该怎么设置，特别是的电解色散? 比如图三中我只能设置一组血液的数据，但我想得到像图四类似的图形，eps1从9-90变化，得到不同的介电常数。我该怎么设置?
想利用血液中由于血糖浓度的变化而导致介电常数变化的原理，用一个微波震谐器，microwave resonator，通过发出和接收信号，S11,S21的反馈来推算出当前的血糖浓度值。（该课题是研究性质的，外部环境，变量都是比较理想化的）
图一是在论坛里找到的一个矩形螺旋电感的模型。图二是我模拟的人体皮肤组织（包括皮肤，肌肉，肥肉，骨质，血液），图三是对血液的材质设定。
现在的问题是，我如何设定这个血液的材质，主要是电导率和电解色散该怎么设置，特别是的电解色散? 比如图三中我只能设置一组血液的数据，但我想得到像图四类似的图形，eps1从9-90变化，得到不同的介电常数。我该怎么设置?
