CST MWS中的激励端口设置是不是输入的那一端设置为激励端口?

05-08
CST中的激励端口设置是不是输入的那一端设置为激励端口啊?例如从1输入,从2输出。是不是把1设置为激励端口就好了?

应该把两端都设置为端口,另一端匹配就行了

内定所有端口都是"激励端口",但是可以改变设置在仿真之前...


在求解器里不是有个位置要选Port123还是all port啊?

是的,这在TD求解器里也有!(本例是FD)。
注意喔:Source type:
All Ports=作用中的端口都是激励源。
List=会跳出另一份作用中的端口,但是可以任意关闭或是开启一个或是多个端口是激励源。
Port1、Port2...=当然就是选中的才是激励源。
**激励源可以取得反射参数(S11、S12),负载只能求得S21

哦哦。问下CST2014在哪里设置频率啊?没找到呢

这个问法让人很气馁也很气结! 因为...这表示你连最基本的"中国翻译中文版"的操作说明都没看过!TD与FD的分别是什么?麦司威尔是啥?你恐怕更不知道了。你在让我们帮你看书!?

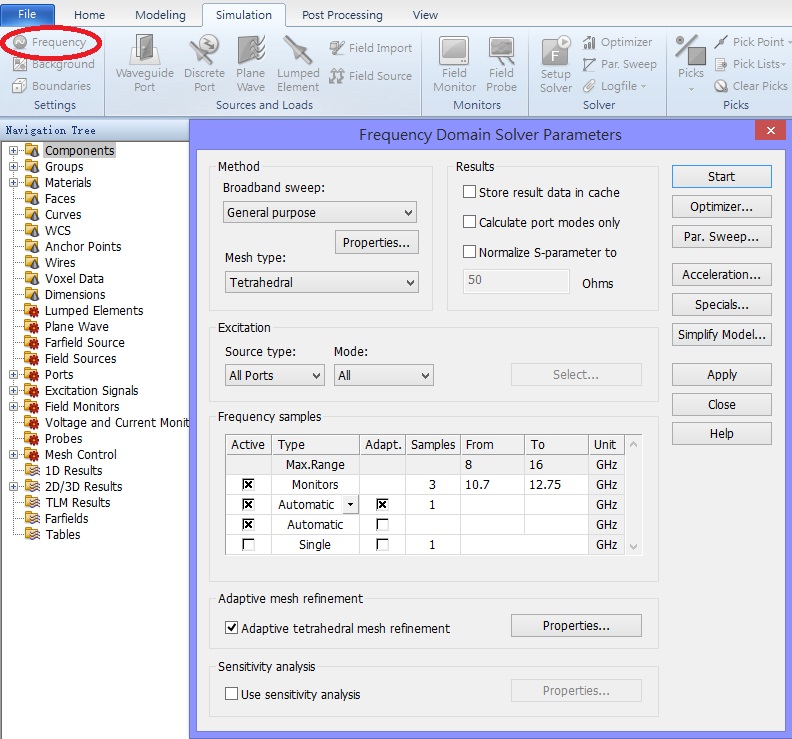

无论TD或是FD它们的主要的频率范围设置都"必须"在左上角的那里面设置。




淡定,谢谢你的回复,我之前用的2011,昨晚弄得2014,两个版本不一样,最开始没找到,多谢你的回复

2014根2011的差别也不是很大……基本上就如同Office2003根2007的差别而已

请问反射参数S11和S12有什么区别,谢谢


S11才叫反射,S21是transmission。

那S12是什么呢?是不是平时都不需要考虑

S11是由信号源送出没有完全传输到负载端的反射参数(此值越小越好),S12是由负载端传送到信号源端的逆向传输参数(此值越接近0越好),但是..在已知的物理现象里是不可能为0!
