CST里面怎么设置入射波是TE波，TM波，或者TEM波

楼上回复个人感觉 均不够妥当
1. 先弄清楚 TE TM波的场型
2. 根据端口尺寸计算各个模式的截止频率
3. 根据端口模式场仿真处来的场型 来确定 哪个是你需要的
个人觉得 对于模式 一说 要眼见为实

我理解的TE是垂直极化波，TM是水平极化波。

TE横电波，电场只有与地面平行的分量，是平行极化波吧。

对 是，但是怎么设置让入射的只是水平极化或垂直极化，刚接触新手，不知道在哪设置，麻烦解答一下，谢谢。

额～～

补充说明：

楼上回复个人感觉 均不够妥当
1. 先弄清楚 TE TM波的场型
2. 根据端口尺寸计算各个模式的截止频率
3. 根据端口模式场仿真处来的场型 来确定 哪个是你需要的
个人觉得 对于模式 一说 要眼见为实

非常感谢！

非常感谢！

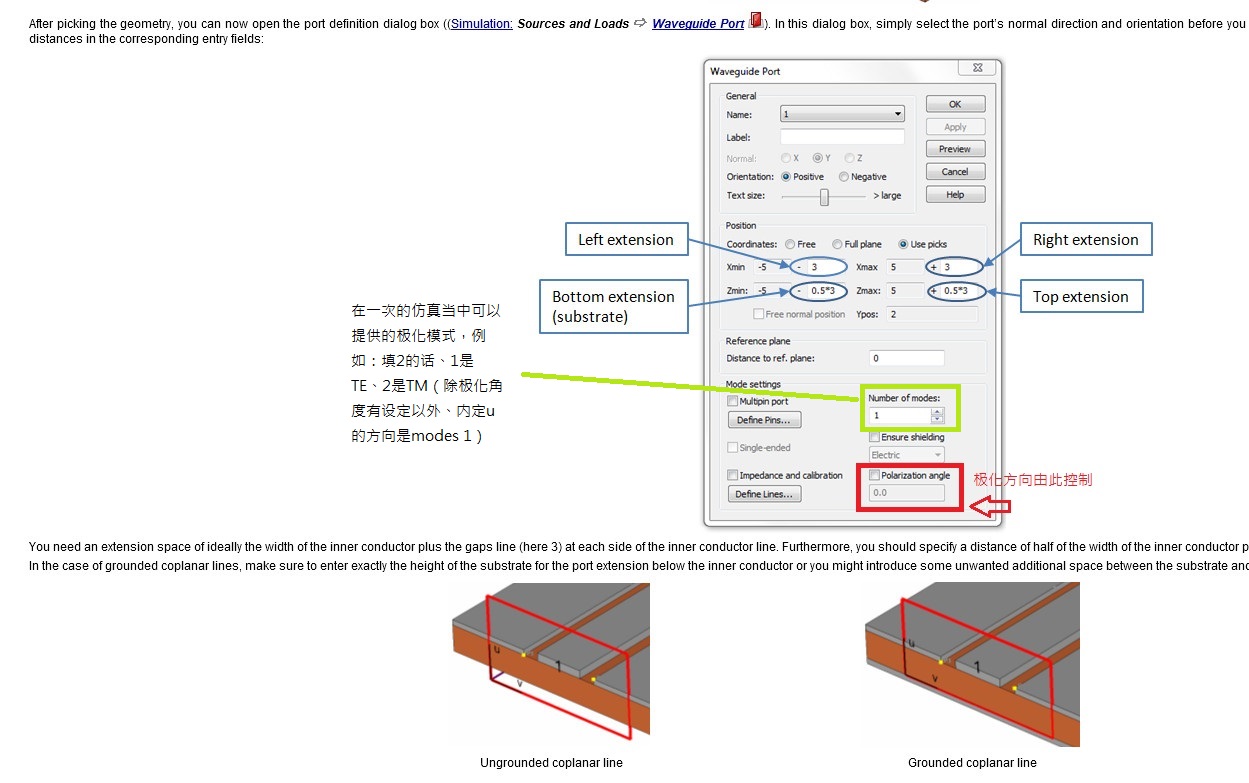

本人研究的是频率选择表面，使用的是Flouet激励，在HFSS中可以在Flouet激励中设置具体的TE和TM，在CST中模式1对应的是TE极化，模式2对应的是TM极化。一般情况下，TE电场都是沿y轴，TM电场都是沿x轴。

我是觉得小编需要的是"极化方向"的设置、并非是TE01、TE11...之类的"模式"
所以我只给1.说明，至于2.、3.这是进阶者或是做过波导管过渡器的人才会注意的事情。
若有误解请指教。

对，是，我只是需要极化方向的设置，不需要设置模式，所以怎么才能在波导端口分别设置出te极化波，tm极化波和tem波，我还是没理解，谢谢您的指教。

论坛最近貌似活跃了不少哦

number of modes是说该端口都多少个模式，你试试将这个值增大看看啊，在同轴里有TEM,TM,TE,在单导体期间如圆波导，就只有由TE,TM构成的模式
