CST PCB仿真信号完整性和得到近场源

求助各位论坛大神！
最近在做本科毕业设计。有两个任务：仿真PCB 信号完整性和仿真得到眼图。由PCB 得到近场源，导入机箱仿真机箱的屏蔽效能。为了简单起见，我使用的PCB工作室自带SI模型。但是在做SITD仿真时，经常发生错误。

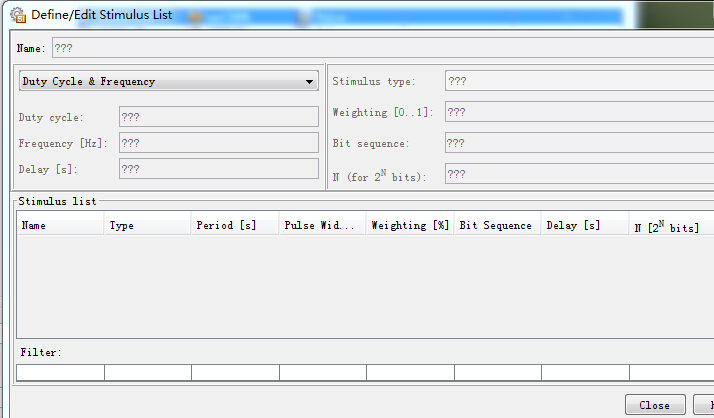

这是发生的错误提示和我自己的设置。希望大家能帮我分析一下，谢谢了！

我是个新手，本身是电磁场专业的，对PCB电路方面的知识知道的很少。CST 也没有什么教程，希望大家能帮助我一下啦，马上就毕业设计中期答辩了，很着急啊

还有就是我在建立任务后进度条一直在百分之十不停地跳。我自己在仿真眼图时是按照眼图仿真视频来改电路的。

仿真SI 就是仿真PCB板子上某一条线的传输S21，
然后眼图就是一部后处理就出来了，对电磁场专业没有任何难度。
你们是具体项目吗的多层PCB嘛?
最简单的方法是根本不用PCB工作室，你将你的板子导入微博工作室，将你要仿真的线，两头设好lump port，然后就计算S21就完了。
当然PCB工作室能帮你从复杂的net上选中你要仿真的走线

感谢您的回复

谢谢您的回复！我的毕业设计是导师让锻炼一下，以后会让我去做华为的EMC项目。
导师希望我用PCB 板仿真得到一个近场源，然后把这个源作为机箱的辐射源，考察机箱的屏蔽效能。
我的PCB 板不太好（仿真出错，在我选择了net之后它会提示介质层is  too thin），于是我就用CST自带的SI example 来仿真。不知道能否仿真近场源。
我手上的视频和pdf 教程挺多的，但是很简略，我试了很多天了，一直因为自己不知道完整的CST仿真细节出错，进度不能往前走，很着急。
还有就是真的很感谢这里论坛的几位管理员们。昨天那位叫千儿的小编说如果有问题可以加他qq，非常感谢。

我现在也遇见这样的难题，请问你解决了吗?急需帮助啊
