CST中关于对数计算的问题

05-08

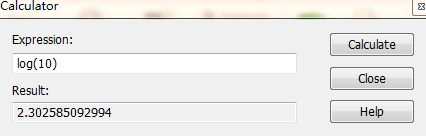

1.首先在cst 中应用计算器得到

不应该是log(10)=1吗?  难道 cst中计算机log 不是以10为底的?

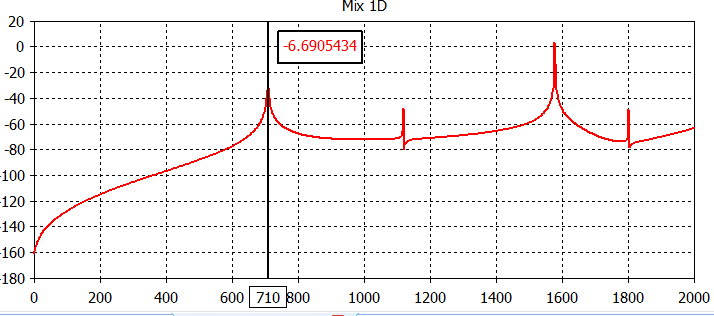

2.处理图像时  得到原图形后以dB模式显示 如下图

手动用 mix 1D  利用公式20*log(A)  对原图进行手动dB 得到下图

两图数据相差很多也
或者 cst中的dB 模式是10*log(A)  随后 我利用 mix1D 用公式10*log(A)对原图进行处理得到

和直接dB的数据还是差一点
不知这是什么情况  求大神指点迷津?

Syntax:
Log(Num)
Group: Math
Description:
Return the natural logarithm.
Parameter Description
--------------------------------------------------------------------------------
Num Return the natural logarithm of this number value. The value e is approximately 2.718282.
Example:
--------------------------------------------------------------------------------
Sub Main
Debug.Print Log(1) ' 0
End Sub

很明显CST里的log默认是自然对数。

哇  好吧 我脑抽了 多谢回答!
那这个自带dB模式是20*log10(A)吗?
还有在编辑 公式是 怎样调节log底数  求解答?
  20*log(A/B)难道直接利用自带dB模式 算出DB值 在进行A-B ?

log10(A) = log(A)/log(10) 高中数学

好吧
