激励问题求教
05-08

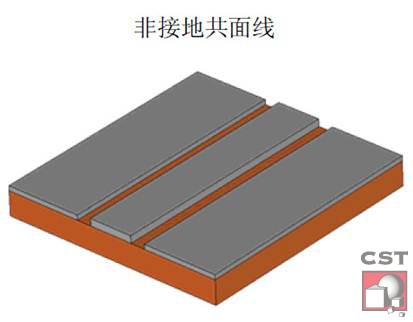

如图所示,对于任意一个共面波导,不管是非接地共面线还是接地共面线还是微屏蔽共面线,如果在共面波导的的两端同时添加激励,是否可行?对于一端输入,另一端输出接负载我能理解,对于两端同时接输入信号不是很能理解。求懂的大神们能够指点指点,非常感谢
可以,没什么不能理解的。你不理解什么?CST怎么实现?还是为什么这个宇宙可以给CPW两端同时加激励?
一楼不要卖萌
可以试试
很感谢hefang大神的回复。我不理解的是如果同时给CPW两端加激励,那能量如何消耗掉呢?不是学微波专业的,很多东西不理解,希望大神能讲解的清楚一些,先谢过了
试了,软件里没有问题,可以同时激励。因为我不是很懂其中的原理,所以不清楚现实中能否这样做?
只能告诉你:如果两端都是50欧的标准源的话,互相吸收。
恩,大概明白了,谢谢
波导端口能够吸收“它能激励起”的模式的电磁场
也就是说能否吸收能量和你设置的端口模式有关系,模式数越高,能够吸收的模式越多
不光吸收 传输线也可以作为天线 有部分辐射 尽管非常少
