波导的S参数仿真
上个截图吧,这个好像是指衰减
其实我问这个问题就是想知道这个S参数中的S21指的就是波导的屏蔽效能吗?但我感觉应该不是,所以我做了如下仿真:建立一个矩形波导,然后在两端加入观测点,用这两个数作比取对数,即为波导的屏蔽效能,可是我通过理论算法做出的屏蔽效能却与CST仿真的结果不同?那我该怎么才能计算矩形波导的屏效呢?
我想仿真波导的屏蔽效能,主要监测电磁脉冲在波导末端的电场值来计算。

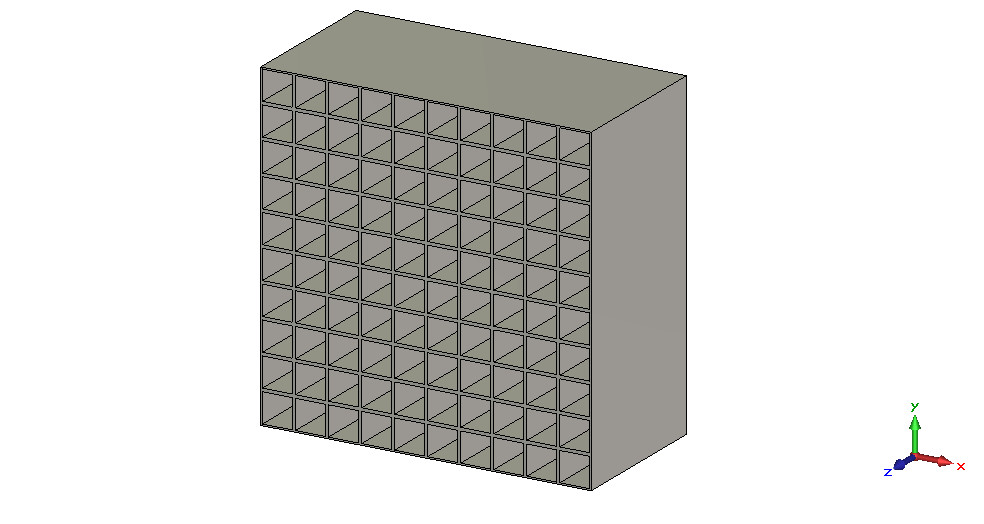

我的波导仿真模型如下图所示,激励源是冲击响应,然后我监测波导腔体内部的不同位置的电场值,我发现内部的电场值几乎相同个,没有变化;然后我改变腔体的长度,在检测相同位置的电场值,还是没有变化,这是怎么回事?按照波导原理,长度越长,屏蔽效能越高,可是为什么我改变长度之后,电场值几乎没有变化?难道说,这个电磁脉冲是无损耗全部传输到波导的一端?
S21就是屏效 用波导端口仿真

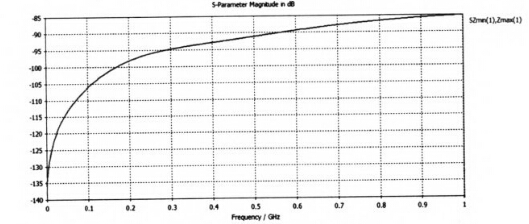

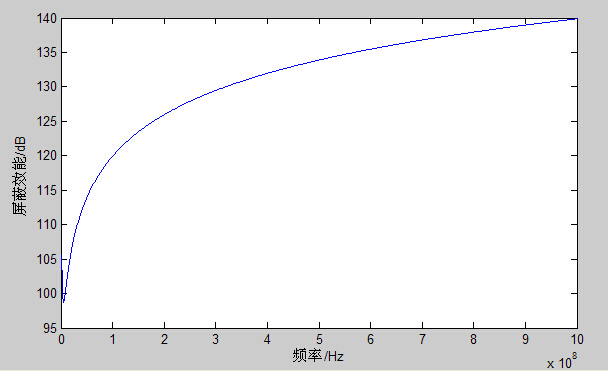

波导的屏效应该是正值吧,仿真的S21是负值,那么S21取反就是屏效?我通过CST仿真和理论算法计算分别得出了一种蜂窝波导的S21和屏效,如下图所示,CST仿真S21结果的理论计算结果的趋势是相同的,但是幅值上有正负之差,将S21是我结果加上230,两者的结果几乎相同,那么这个S21和屏蔽效能到底是如何对应的呢?但是如果将S21取反的话就是屏效,曲线的幅值范围是对的,这与理论计算的幅值范围几乎相同,但趋势是逐渐递减的,而理论计算的结果是递增的,这又不相符,那么这个S21和屏蔽效能到底是如何对应的呢?
我还是觉得用S21来表示有些牵强,你仿真的最终目标,是不是得到这样结构的屏蔽效能?
恩,是这样的结构,我也觉得S21有问题,那你觉得我该如何仿真这个结果的屏效?
屏蔽效能仿真,要和通风波导窗屏效测试配置尽量保持一致性。
