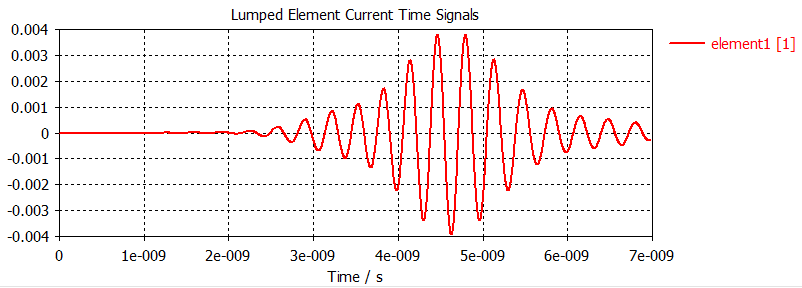

CST接收天线负载上的电流、电压波形还未稳定 就戛然而止了,怎样能完全显示波形呢
05-08

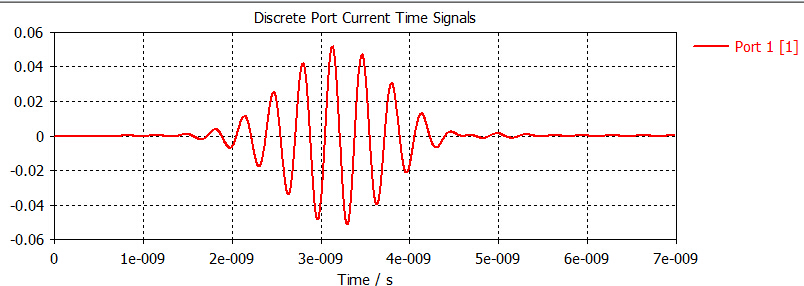

发射天线的电流、电压波形已稳定完全显示出来 。
我检查了(1)横坐标范围显示的问题,增大横坐标范围发现后面就没有了,也就是根本没计算。
(2)增大扫频范围,结果还是一样。
求助,怎样将接受波形直至稳定完全显示出来呢?
我检查了(1)横坐标范围显示的问题,增大横坐标范围发现后面就没有了,也就是根本没计算。
(2)增大扫频范围,结果还是一样。
求助,怎样将接受波形直至稳定完全显示出来呢?
你这个负载端的信号的“稳定”,应该是你的精度,网格的设置造成的,因为软件默认为他已经收敛了,就停止计算了!你可以改一下网格或者精度仿真试试!
另外你还可以右键,进入图形设置的地方,这只X轴或Y轴的显示范围,还可以设置只让她显示某一段的波形,还可以拉伸或缩短波形。当然还可以后处理,不过就稍显麻烦点!
希望能帮到你!1
增加收敛精度,比如-50dB。 或者延长仿真时间
前几天还有人发帖问过这个问题,
增加一下脉冲数就可以了。
修改精度可以
