关于CST仿真天线馈点不同导致增益不一样的问题

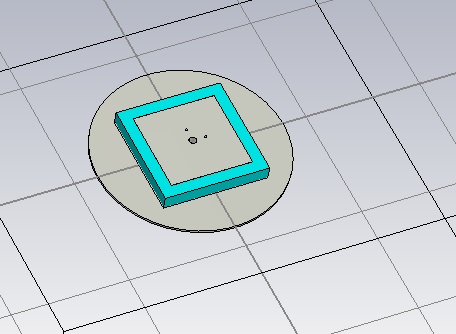

最近在做一个GPS陶瓷天线，发现仿出来的结果很费解，在使用双馈的时候，directivity看增益与realize增益的时候，两者相差不大，但是用四馈的时候，两者相差有2DB增益，我不知道为什么，每个馈电相差90度相位

双馈和四馈情况下增益有2dB差异，这很正常吧

小编是说gain和realized gain吗?
两者的差异就是后者考虑了端口反射损耗
你看看你的驻波就知道了

驻波还是没有问题的，我调整了4端口的位置，使S参数都到了-20左右

你到底是双馈和四馈的差异还是gain和realized gain的差异?差多少?

正常，real gain是可信得

帮助文件里面：Realized Gain: gain * (1-Balance^2), includes the impedance mismatch loss.
你可以看看驻波和balance曲线是什么样的，会不会是驻波好但天线内部有谐振?
