HFSS仿真完成后怎么看结果啊?
05-08

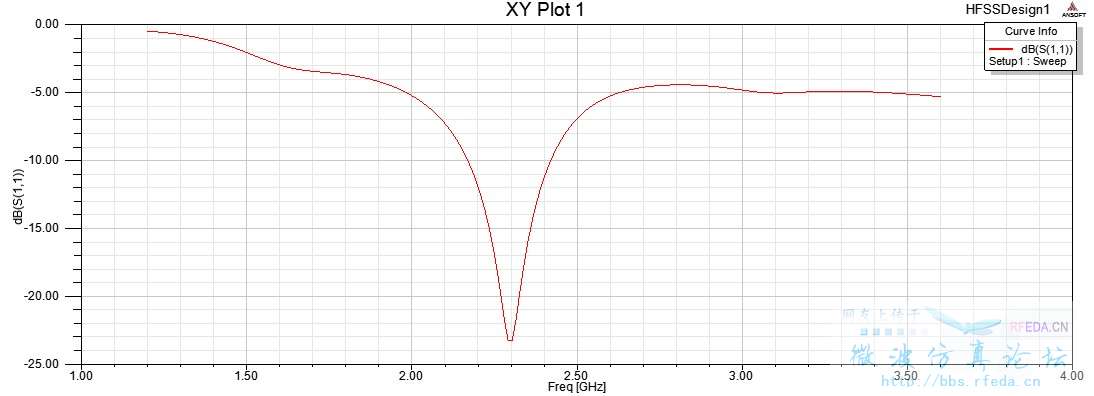

我是新手,之前在网上查过许多HFSS教程,对于怎么建模设置边界条件什么的基本了解了,但是仿真完成后只有一个S11曲线图(如下)。我想了解阻抗带宽、轴比带宽和增益是多少,需要新建哪些“report”来看结果?网上教程查了很多,均没有对于仿真结果的解释部分。实在无办法来问问,求讲解一下,谢谢了!

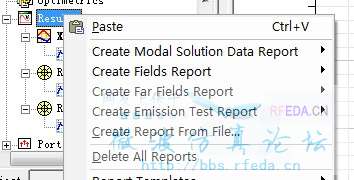

你可以参考《HFSS天线设计》李明洋等写的,这本书,上面就有怎么看各种结果。比如看输入阻抗的话:右击“Results”选“C.. M.. S.. D.. R..”的“R.. P..”选Z parameter Z(1,1) Function里按ctrl同时选中Re和im,单击New Report就OK了。
我也不太会,上来看大神
还是没找到怎么看轴比带宽啊。
求指点啊!怎么看轴比带宽!急!
