HFSS怎么看xoy平面的方向图
05-08
我想看xoy、yoz、zox三个平面的方向图,设置xoy面为phi=0:0.01:2pi, theta=pi/2:0:pi/2;设置yoz面为phi=pi/2:0:pi/2; theta=0:0.01:2pi; 设置zox面为phi=0:0:0, theta=0:0.01:2pi. 结果,在生成三个平面的方向图的时候,yoz和zox平面都没有问题,但是在生成xoy平面方向图的时候,却不是我想要的结果,是很多很多曲线、非常多的曲线,密密麻麻的,根本不是像yoz和zox平面那样。我觉得这样设置xoy面没有问题呀,为什么在生成xoy面方向图的时候却是这样呢?求指点。thank you very much。

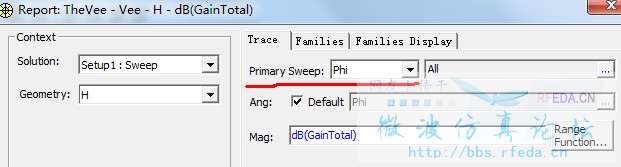

看XOY时,要把Primary Sweep改成Phi
不太懂你说的意思,可以说得更清楚一点点嘛?我水货一个,你说清楚点能让我更好理解。谢谢。
哦, 谢谢。 看来是以前看的时候, 都没有注意上面这个东西。我回去试试。谢谢。 thank、 you very much。
