微带传输线的场分布
05-08
微带传输线传输准TEM波,导带中的电流在参考面上通过最短路径回路。电磁波能量除部分空间辐射外,主要能量在导带和参考平面的介质中向负载端传播。通过HFSS仿真得出了微带线中介质横截面上电场强度和磁场强度的幅度值。
以上仿真结果是基于理想的参考平面。

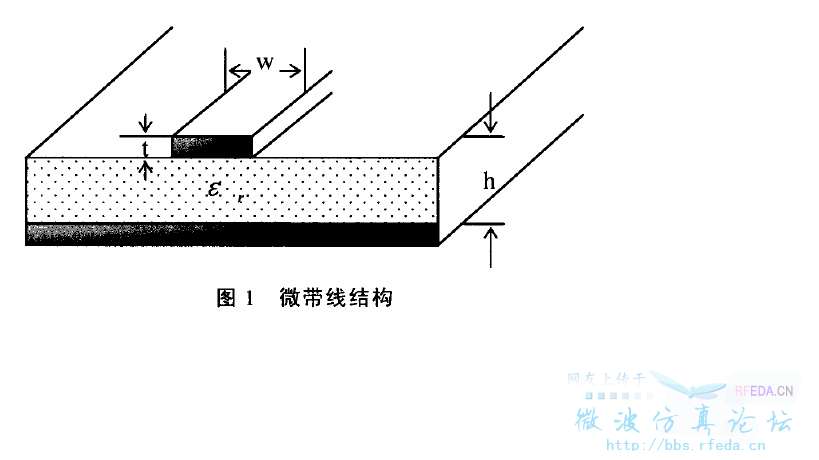

一个简单的微带线模型就可以,比如:
基板材料选择FR4(相对介电常数为4.3),h=1.0mm,t=0.2mm,……
不知道哪位大神有时间为小弟解答解答该怎么做,刚刚接触hfss,求大神指教,谢谢了!
以上仿真结果是基于理想的参考平面。
一个简单的微带线模型就可以,比如:
基板材料选择FR4(相对介电常数为4.3),h=1.0mm,t=0.2mm,……
不知道哪位大神有时间为小弟解答解答该怎么做,刚刚接触hfss,求大神指教,谢谢了!
你画3个长方体就行了 然后设置它的参数 再设端口 设求解 ok
可以把导体的厚度忽略不计,直接设为理想电平面,地也不用画,把基片的背面设置为infinite ground,再在导体上面放一个空气腔,然后空气腔的高度大于5倍的基片厚度,宽度大于5倍的导体宽度,设置好端口(终端驱动),就可以仿真了
谢谢你了,还有点问题就是:三个长方体是否要用一个大的空腔包裹,还有就是端口该如何设置,是设置在细铜导线上呢,还是设置在介质层
额 端口当然在你微带线的两端了啊 你把微带的两个端的整个面设为端口都行 三个长方体包含了外面的屏蔽层
你好,按理来说,传输线中有电流才导致的介质层中有电磁场的分布及变化,是不是应该先在导带中加入电流源激励呢?
你好,谢谢你的回答。
按理来说,传输线中有电流才导致的介质层中有电磁场的分布及变化,是不是应该先在导带中加入电流源激励呢?
额 不用 你把端口设置成waveport 就可以看场变化了
设两个端口 微带阻抗50欧姆让它匹配 然后你可以在hfss里很清楚的看它的整个场分布
这个不用的,直接使用终端驱动模式或者波端口驱动,到时候可以在Display field里面看到矢量的电磁场
