HFSS软件怎么画线圈
05-08
最近在做一个项目,用HFSS仿真电磁离合器磁场问题,现在遇到一个难题,怎么画电磁离合器内部线圈。求各位大神指教。
我没做过你说的那个离合器 我想问一下你是需要平面的螺旋线还是立体的?
这种情况我一般是在其他的CAD软件里画好后在导入到HFSS中,但这样的话就没法修改尺寸参数,也没法做参数扫描和优化了。
是立体的,我现在采用的方式是先画单匝的圆环形线圈,材料是铜,给它加上一个2.4A的电流激励,然后再画多匝的电流,叠加。可是我现在不会做仿真分析,只能分析一下,不会调出结果。
这个你可以百度一下怎么画模型 hfss10以上的好像都有那个功能 以前我画的时候是导师交的先画一个圆面和一条起点于圆心的螺旋线 然后圆面沿螺旋线sweep还是什么 至于螺旋线是用函数画的 具体我也忘了 我做无源这块的 你说的这个我不大懂 只能帮到这
你的求解是怎么设置的?你可以试着运算一次看看它的电磁场分布
我画了一个积分电流,不会看他的电磁场分步,试了几次调不出来

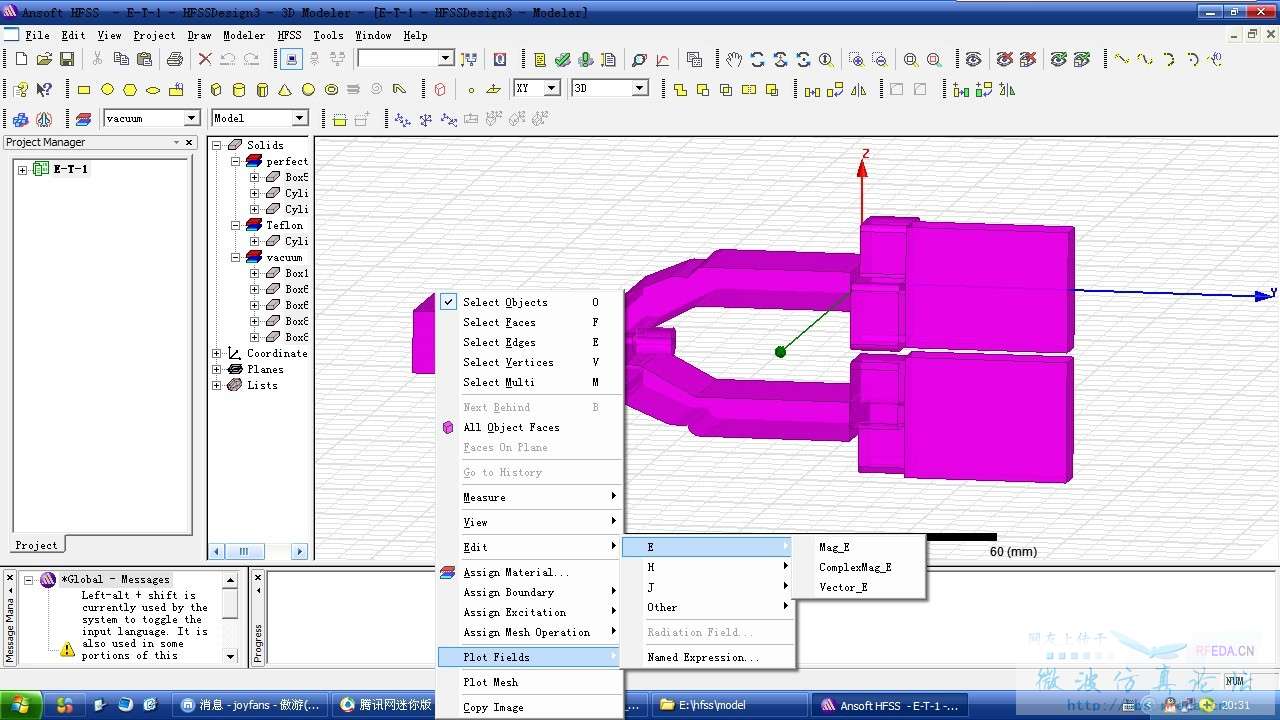

把模型全选中 右键
好,我试试,我今天有进步一点点啦。我完整的完成了一个例子。
我知道通电导线周围可以产生磁场,可是我仿真不出来,你可不可以教我做一个通入2.4A电流的铜导线的周围磁场的仿真?直径1mm,长度10mm
