HFSS 天线增益问题,史密斯图问题
05-08
1. 首先本人对于增益一直不是很清楚,在网上查的定义都很抽象?有没有人形象的解释一下?

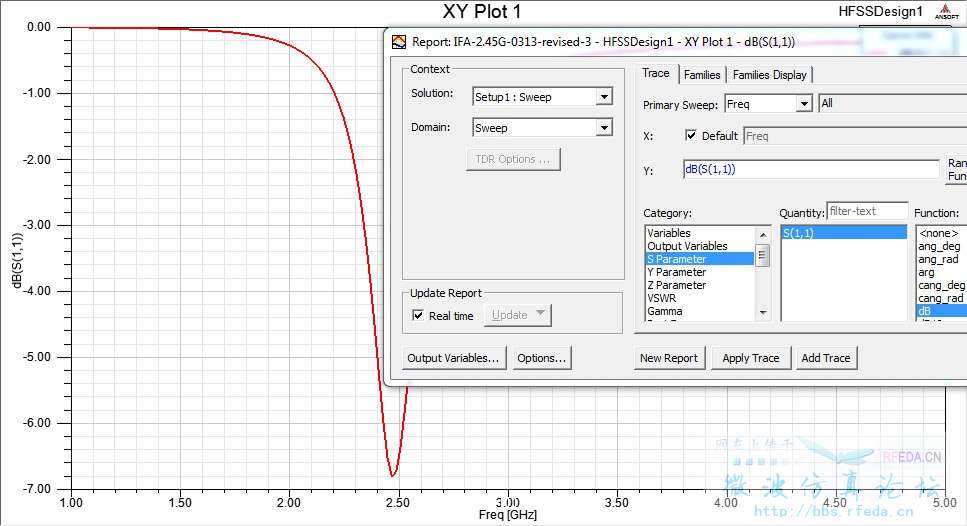

2. 我做了一个天线,然后结果生成X-Y Plot,如下图,横轴频率,纵轴 dB(S(1,1)),请问我纵轴表示的是什么呢?对于s 参数一直很陌生。

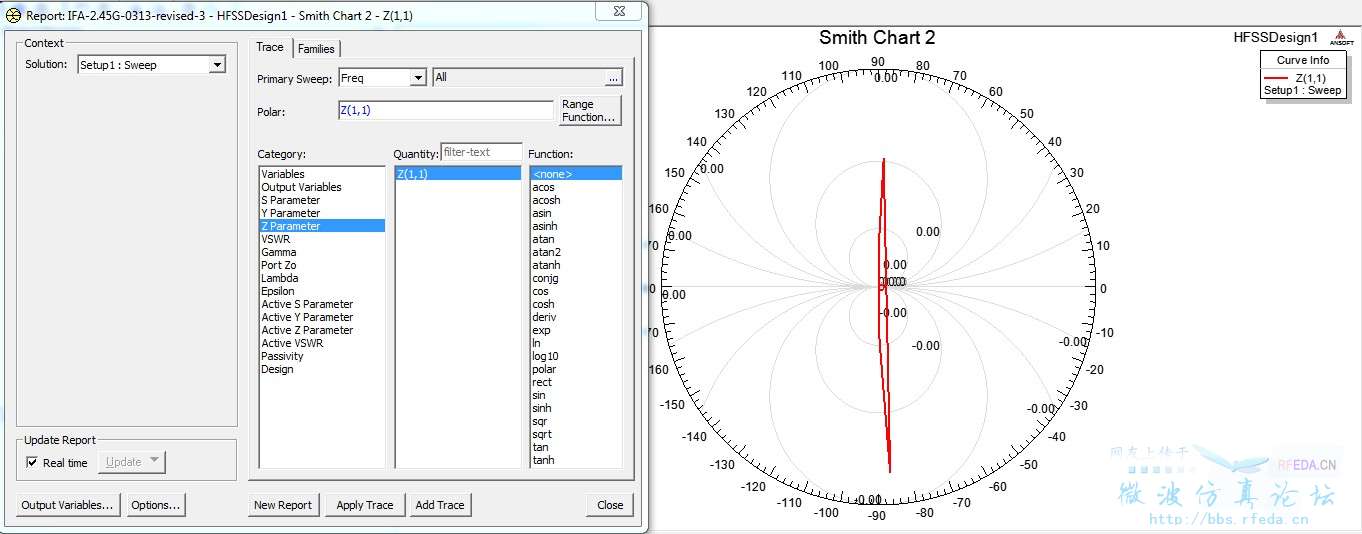

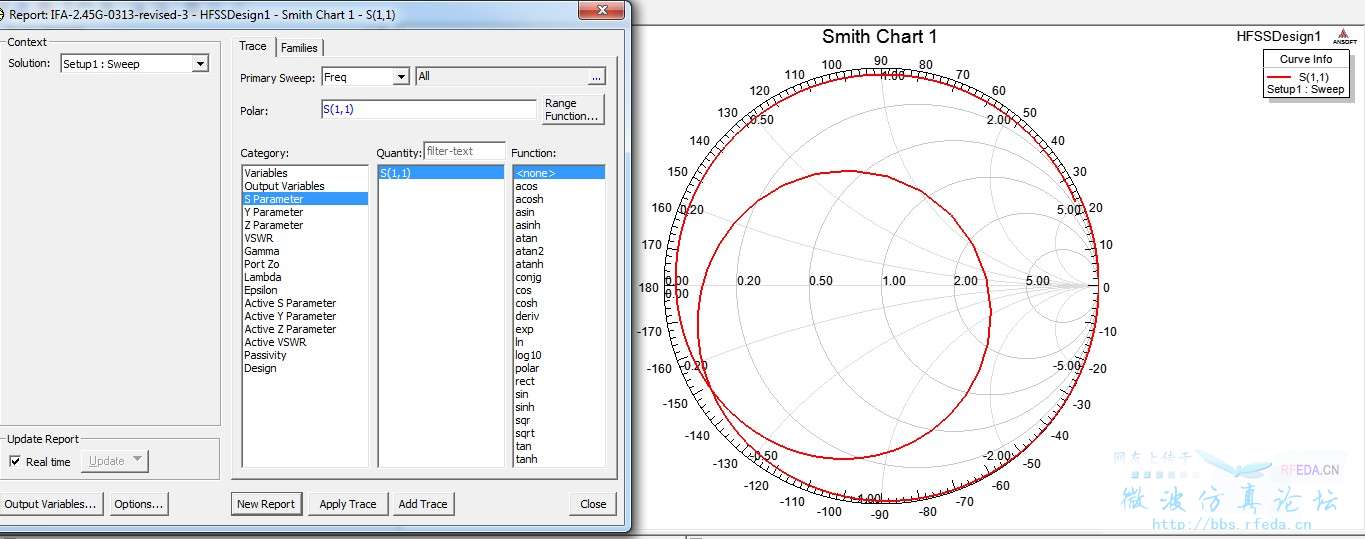

3. 还是这个天线,想看一下史密斯图,但是看了网上的一些教程有点茫然,如果我想看天线的阻抗的话是要S还是Z参数呢?这个史密斯图到底要怎样看才能读出阻抗呢?谢谢!
2. 我做了一个天线,然后结果生成X-Y Plot,如下图,横轴频率,纵轴 dB(S(1,1)),请问我纵轴表示的是什么呢?对于s 参数一直很陌生。
3. 还是这个天线,想看一下史密斯图,但是看了网上的一些教程有点茫然,如果我想看天线的阻抗的话是要S还是Z参数呢?这个史密斯图到底要怎样看才能读出阻抗呢?谢谢!
你这个表示的是反射系数,不表示增益哦。增益应该看远场方向图。
恩。发现了谢谢!用radiation pattern看到了增益顺便再问一下增益和工作频率有关吗?从radiation pattern上读出的最大增益是他在多少频率下得到的呢?
