关于HFSS设计滤波器与实测不符的一个奇怪的问题

05-08

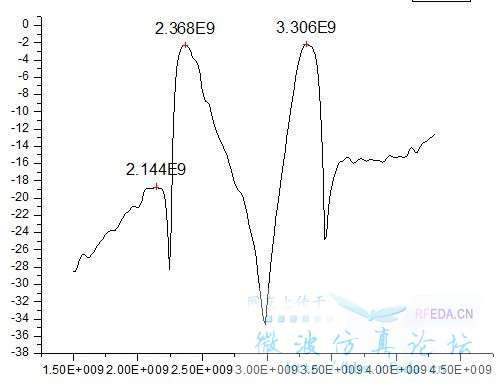

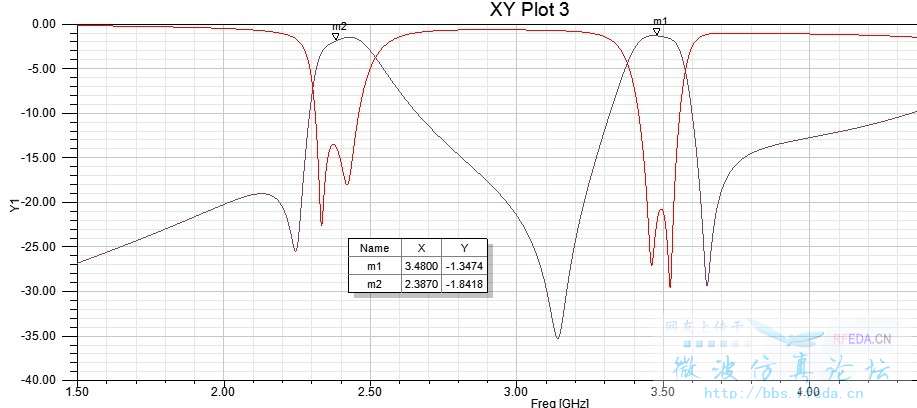

LZ目前在做一个双通带2.4G/3.5g的滤波器,使用HFSS仿真后制作了实物,但是实物和仿真结果不完全一直,而且有些奇怪:2.4G的通带和仿真结果基本吻合,但3.5G的通带发生了0.2G的频偏,中心频率变成了3.3G,这直接排除了比如实际参数不合这些常规的原因,然后通过调整HFSS各种仿真环境,比如波端口大小、空气壳大小、仿真频率这些,得到的结果基本不变,都是2.4G/3.5G。仿真结果是收敛,而且不是假收敛。麻烦问下大家这可能是什么原因导致仿真和实测不一致呢?有什么意见和想法也可以说说啊?



小编是扫频吗?频率间隔是多少啊?

是扫频,step size:0.001Ghz,solution frequency:3GHZ,仿1.5G4.5Ghz。
之前有考虑过宽频仿真可能不准,试过单个通带分别仿真,但没有出现中心频率偏移的问题。

求解频率改为3.3GHz试试~

我仿了一个滤波器,仿真结果跟小编的类似,有两个通带,但我不希望有两个通带,只是希望一个通带的带宽能宽一点,改变什么参数能让两个不断靠近变成一个呢?
