这个史密斯圆图代表什么意思啊

05-08

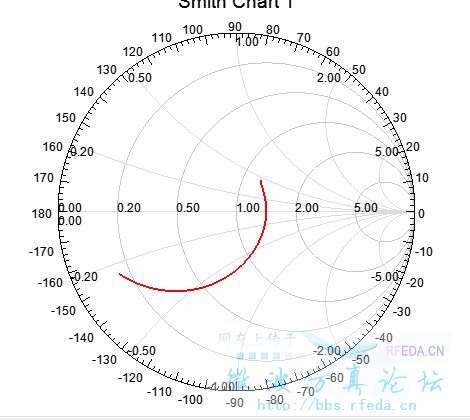

这个圆图中包含什么信息啊,对圆图还不是很懂啊


阻抗啥的吧

阻抗大部分呈现容性。

弱弱的问一句,这条线是随着频率变化得出来的吗?

貌似是单一频率的

右键-maker --add maker。

从smith圆图可以看出三个主要信息:归一化阻抗,反射系数和驻波比。建立直角坐标系,将smith圆的圆心放在(0,0)点,设横轴是x,纵轴是y的话,则圆心过(0,0)的同心圆为反射系数,半径为反射系数的模,因此最大值为1;与(1,0)点相切的圆为归一化阻抗实部,上下的圆的一部分为归一化阻抗虚部。圆图上最重要的三个点:(0,0)为匹配点,(-1,0)为短路点,(1,0)为开路点,我们所设计的天线就是要在匹配这一点。

从小编的图可以得到直接参数
一是阻抗发散,带宽窄
二是阻抗偏小,呈容性

学习了,原来如此啊
