四臂螺旋天线的工作原理简介
05-08

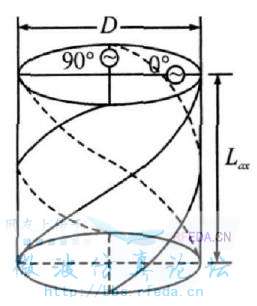

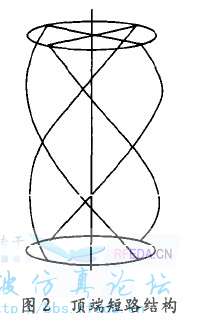

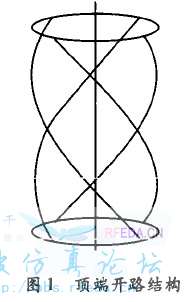

四臂螺旋天线由四根螺旋臂组成,每根螺旋臂长度为Mλ/4(M为整数), 四个螺旋臂一般绕成N/4圈(N=1、2、3…),非馈电端开路(M为奇数时)或短路(M为偶数时) 四臂螺旋天线可以看作由两个双臂螺旋天线构成,它们之旋转90°且正交馈电。
[attachment=57505][attachment=57504]
也就是说螺旋天线的四个馈电点相位依次为0、90、180、270deg。
[attachment=57506] [attachment=57507]
Lax 为螺旋的轴向长度(mm),Lele 为螺旋臂的长度(mm),r0 为螺旋的半径(mm),N 为螺旋的圈数。A=1(M 为奇数时),A=2(M 为偶数)
小编好,现在我仿四臂螺旋时,希望用最短的臂长,即M=1(开路)或M=2(短路);但发现在这两种情况公式计算中发现根号下的数值为负数。只有在M=3或M=4时才是正数。请问小编有没有尝试计算过呢?
是不是半径r0选的不是特别合理?
是不是半径r0选的不是特别合理?
我选半径ro是1/8波长。今天重新算一下发现,在选1/4波长为臂长时,N选1/2时就为负数,应该N选1/4
最近也在做这个,一起交流下,QQ群150335718 .
共同学习下了!
