新手,求助以一底面画一柱体的方法。
05-08

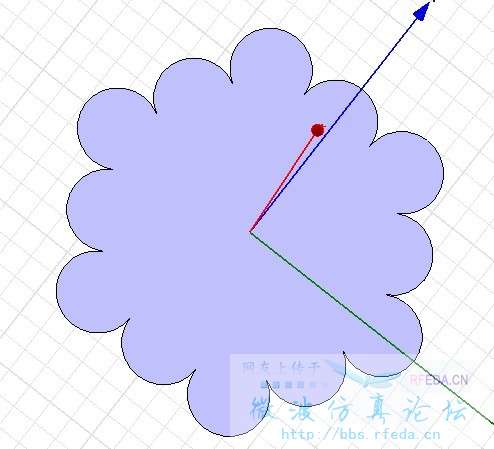

底面如
用CAD画吧,导进去
1、画好地面(你画了) 2、画沿z轴直线,比如(0,0,0)->(0,0,10) 3、同时选中底面与直线 4、Draw->sweep->along Path 5、在twisted angle 中设置度数比如30度 Ok了 至于旋转多少度你自己按照需要的算一下吧
