HFSS矩形方向性图如何画

05-08

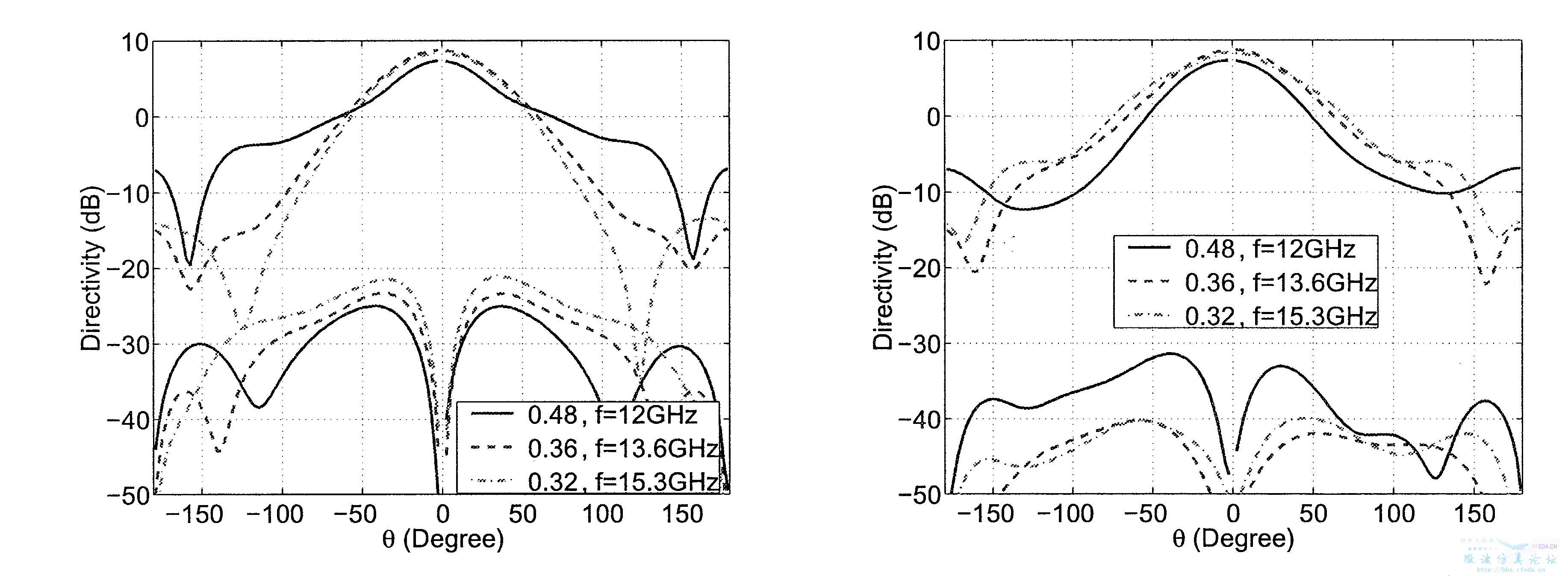

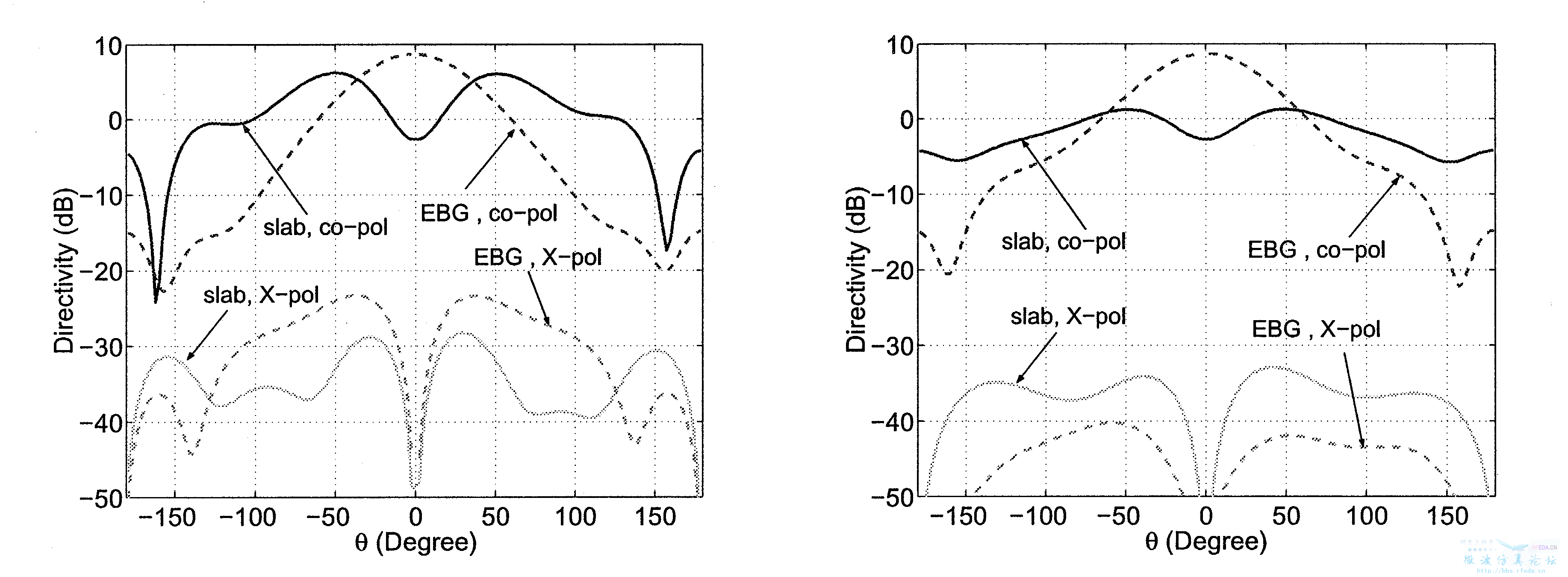

求大神指导附件中的图是如何在HFSS画出的，天线模型是一个电偶极子天线置于一个EBG接地面上，之前没画过这样的图形，主要是想知道画图的步骤，谢谢了。图中左右分别是E面和H面，图2是关于主极化和交叉计划的。

这几张图都是用Origin画的，不是HFSS直出的图，但是HFSS也可以

哇，一眼就看出是origin画的啊?求指导啊，无论是HFSS直接操作还是origin操作，能说的更详细一点吗。现在其中一条好像已经画出来了。我的步骤是，先在Radiation中定义xz_plane，在远场图中选择Directivity->DirTotal->dB，感觉画出来的差不多，不知道正确不，还有另外一条曲线也不知道是怎么画出来的，求指导啊，3Q！
