如何进行径向端口设置?
05-08

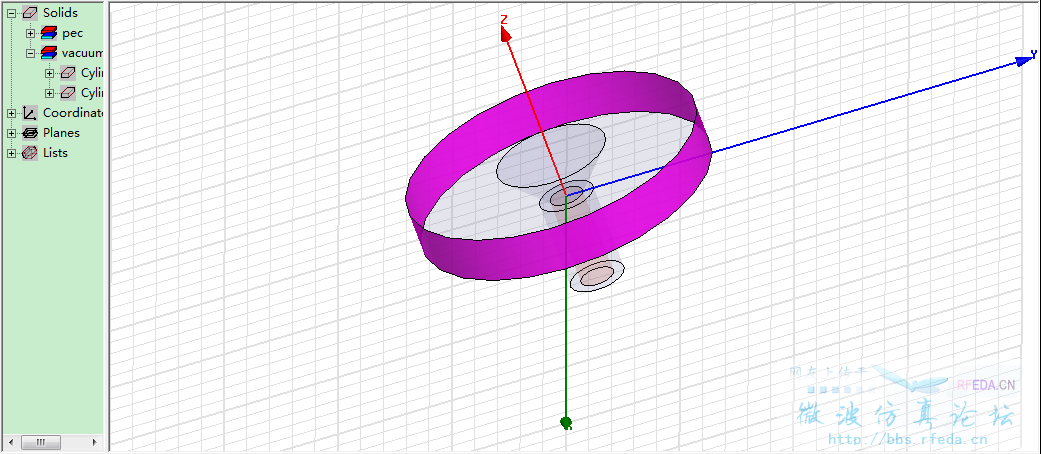

这样一个模型,选中的径向端面作为port1,输入端口。怎么设置?求大家多多指教。或者是HFSS不能设置径向端口?有没有人知道什么仿真软件可以设置径向端口?谢谢大家指导。
谢谢分享!
没有会的吗?
不管是HFSS还是CST,其波端口只能设置在一个平面上,不能设置在一个曲面上。
不知道你想模拟什么结构,会出现这种激励方式?实际中是怎么样实现的呢。
主要是想单独测出上图中谐振反射器的反射系数。PS:这是一个从下边同轴线馈入微波,经过转换器电磁波进入上面的径向线,在径向线中有一个谐振反射器,同轴下端口为端口1,这样测出的S11是转换器和反射器共同作用的反射系数,我想做的就是想法测出谐振反射器的反射系数。有没有方法单独测出反射器的反射系数,或者其他仿真软件可以实现啊?谢谢哈
有一个人告诉我用波端口的deembed, 我感觉这个不适合。有没有其他的方法?
我本来想这样做的,从中心馈源,然后测出其S11,其实这种是实现不了的。
