L型单极子天线仿真
05-08
L型单极子天线仿真,水平圆柱与垂直圆柱在连接处怎么画呢。求助。

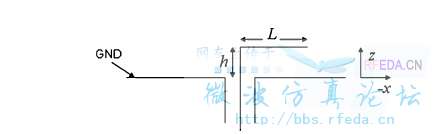

Fig1是原理图。

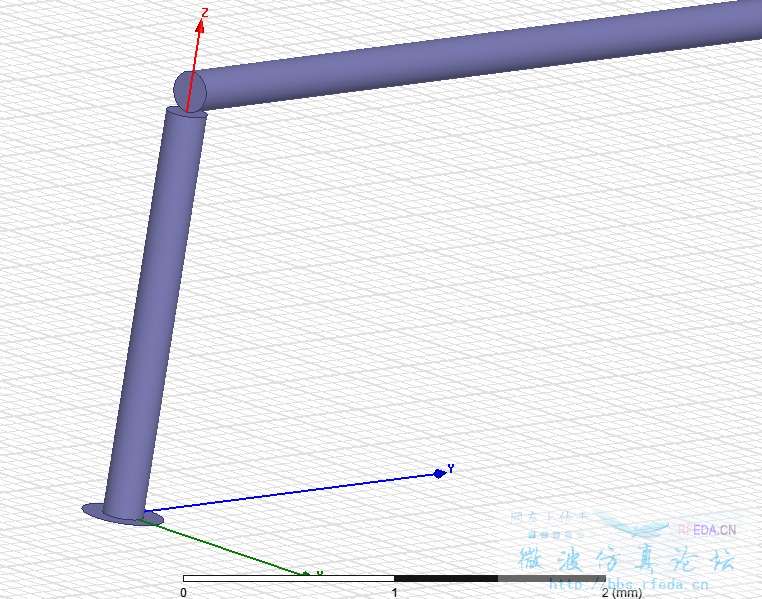

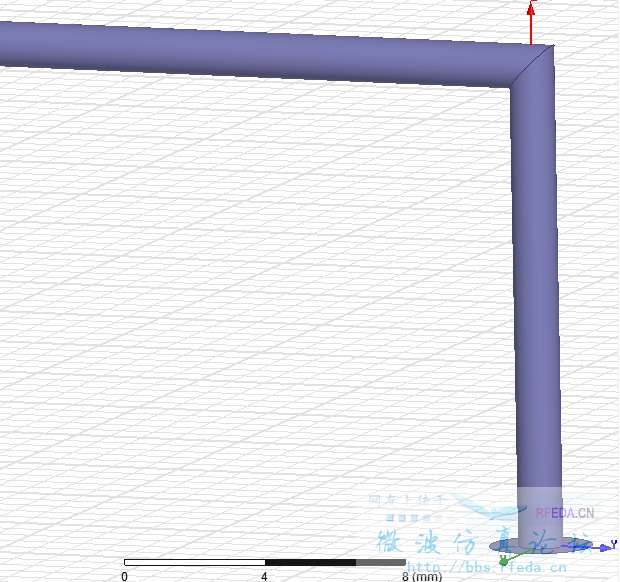

Fig2和Fig3是我自己画的图,但是和文章的仿真图都差一些。Fig3是利用一个圆和折线再sweep画的,求大神指点这个应该怎么画啊?
Fig1是原理图。
Fig2和Fig3是我自己画的图,但是和文章的仿真图都差一些。Fig3是利用一个圆和折线再sweep画的,求大神指点这个应该怎么画啊?
Fig3画的不行吗?我之前画过类似的,也是先画折线,在用曲线连接,最后用圆sweep一下。偶也是新手。
我是直接画的90度直角的折线,没用曲线。你用的曲线是指在90度直角画一个圆弧吗?
现在我觉得其实怎么画应该影响不大,应该是其他地方有问题。
你当时仿真时对上没啊?
谢谢你的热心回答。
顶一个、、、、、、、
我是直接画的90度直角的折线,没用曲线。你用的曲线是指在90度直角画一个圆弧吗? [dP<A ?s
现在我觉得其实怎么画应该影响不大,应该是其他地方有问题。 PSu]I?WF
你当时仿真时对上没啊? m`fdf>gWp
谢谢你的热心回答。
是的。
仿真了很长时间,没结果,可能还是设置的 有问题。
直接两个圆柱就行了。没必要画成一个弯的头
Fig.3是利用扫描功能画的,即先画一个圆和线,然后让圆沿线扫描。
