HFSS偶极子天线H方向图
05-08

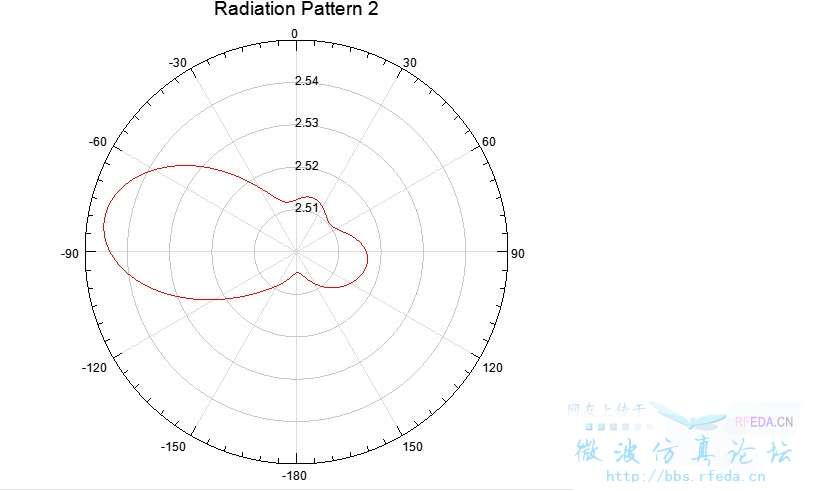

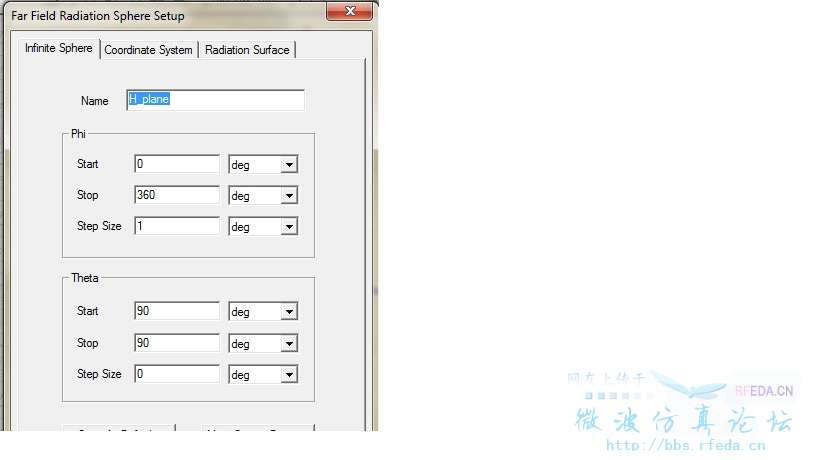

我仿真一个简单的偶极子天线,查看H面方向图是这样的,咋回事啊?求高手指导。H面设置如图。
或许是精度太高?只相差了0.01
这样不是对的吗?偶极子的H面是一个圆吧,你的方向图就是一个圆啊,你把图中的坐标间隔设置得大一点,看起来就很圆了。
新手都很容易碰到的问题。
这个是《HFSS天线设计》中的例子吧,其实是和书上是一样的,仔细看坐标,其实值相差不大,基本上就是一个圆,我也不知道怎样调结果中的精度,求指导。
小白一个。在画好以后怎么调整坐标啊?

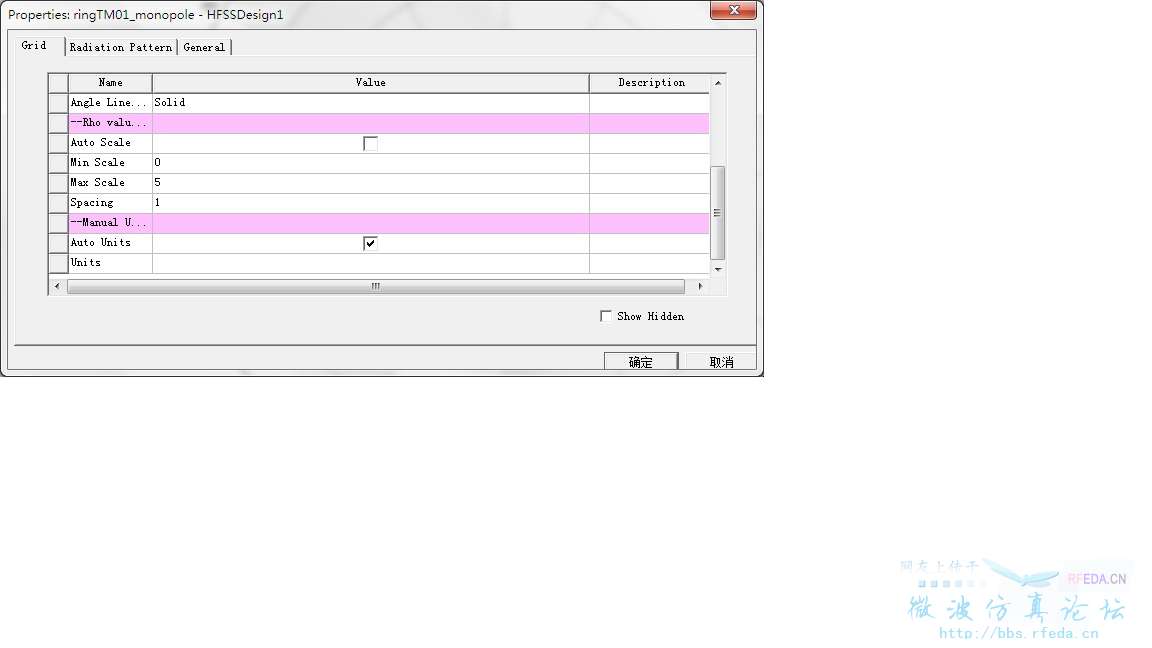

双击图中坐标数字,在图中所示位置修改。
谢谢各位大侠的帮忙,学习了
