仿真带状线贴片宽度与特性阻抗关系
05-08

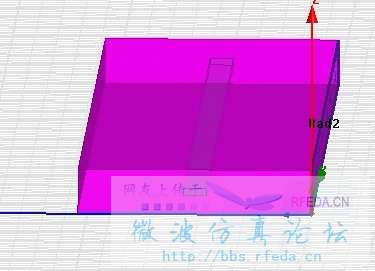

建模时不要在模型外面加空气壳，并设置为辐射边界条件，这样仿真出来不管贴片宽度怎么变特性阻抗都是一个定值。直接把带状线介质层左右面设置为辐射边界条件，上下面会自动默认为金属地，不用自己设置，终端驱动或者模式驱动都可以，然后设置为波端口激励
微带线端口的另一侧也辐射功率哦，传输线模型分析就可以已知道
你怎么知道这个带状线的阻抗值?
