同轴电缆的波端口设置问题
05-08
画了一段绝缘体部分缺失的同轴电缆,想求出它的特性阻抗的变化,我把端口设置成差分形式,但是结果电场线方向是从内部导体到空气边缘,而不是截止于外层导体。
我想问的问题是如何设置让外层导体为零电势面,因为它是圆柱形状,不可设为无限大接地面。

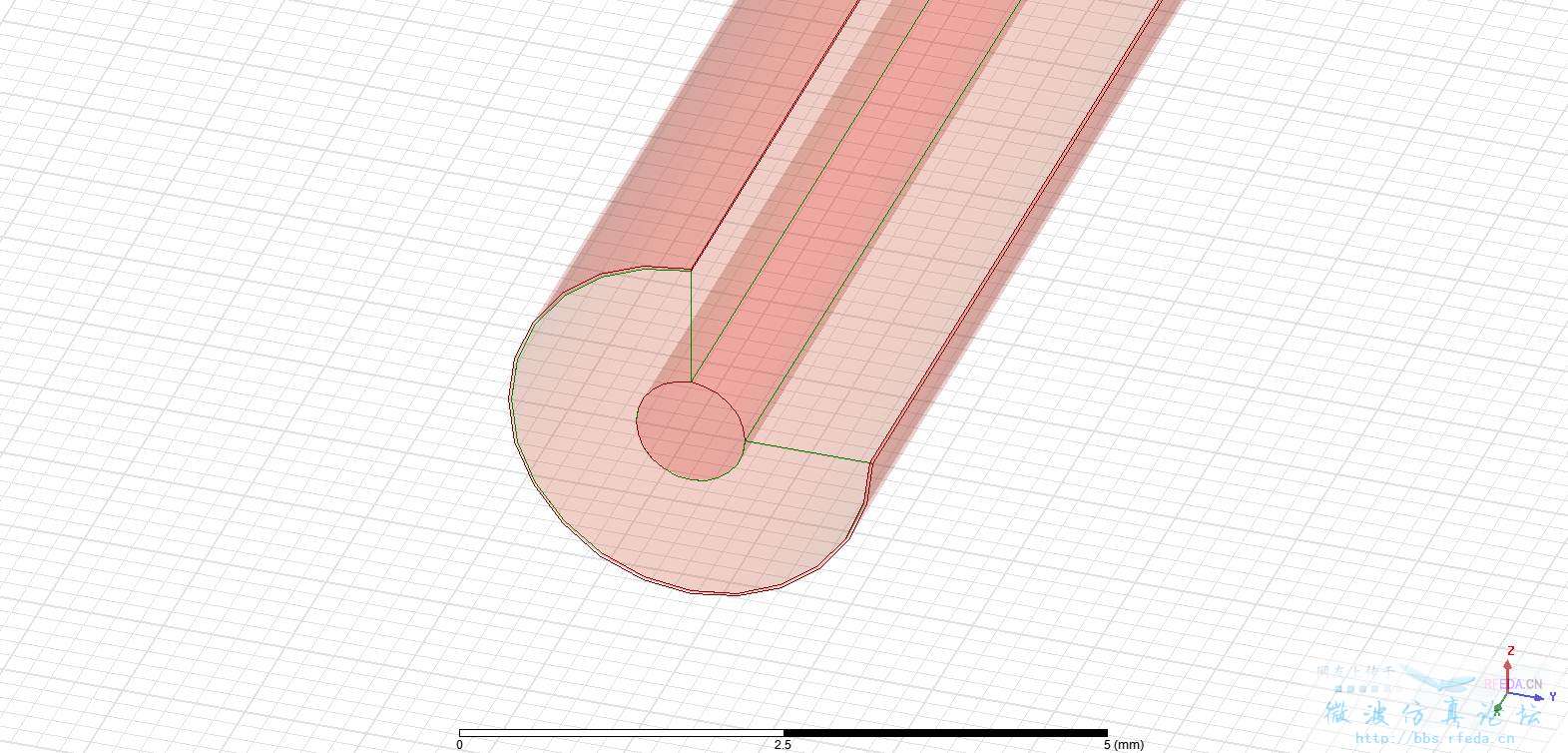

同轴电缆,内外导体为铜,中间介质为PE

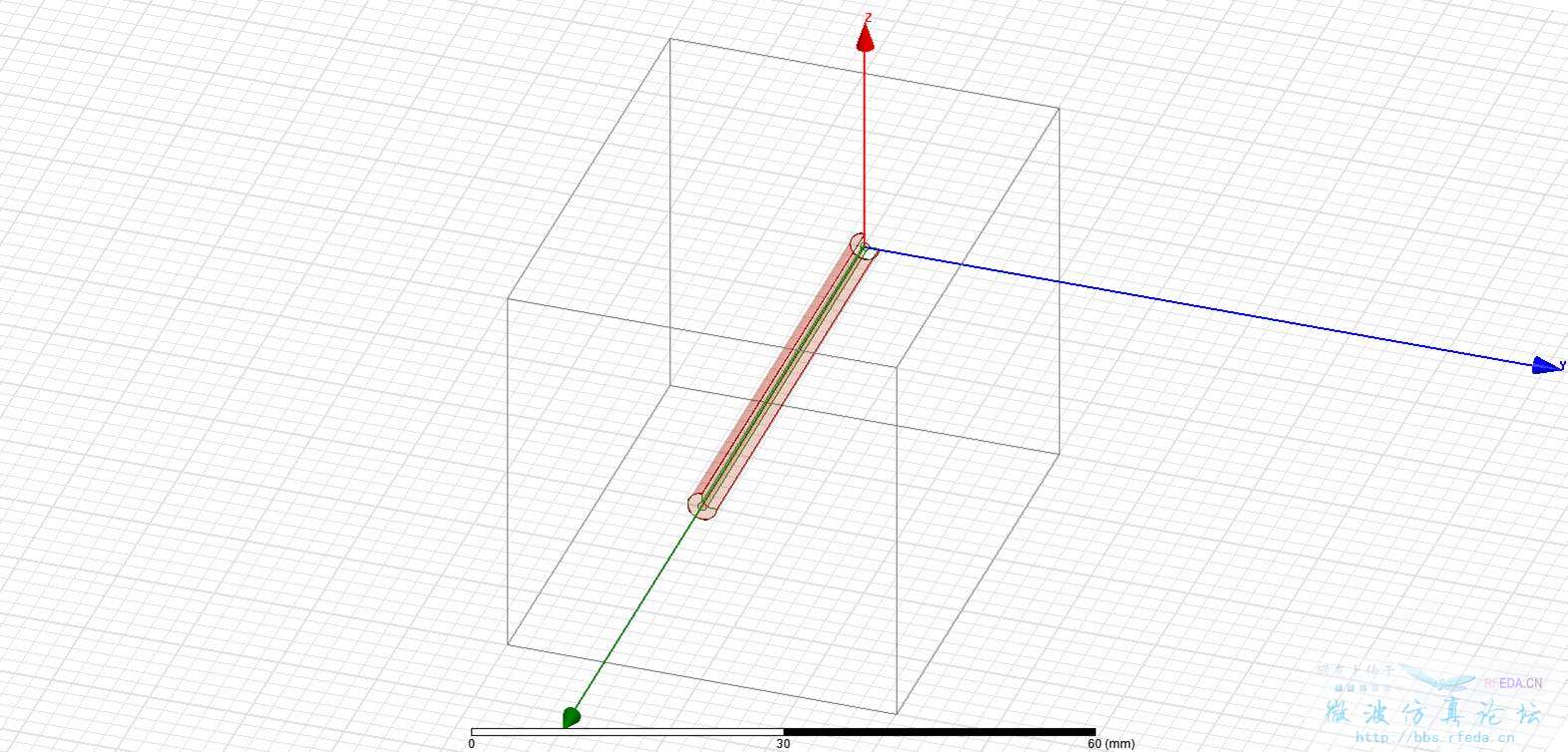

整体图

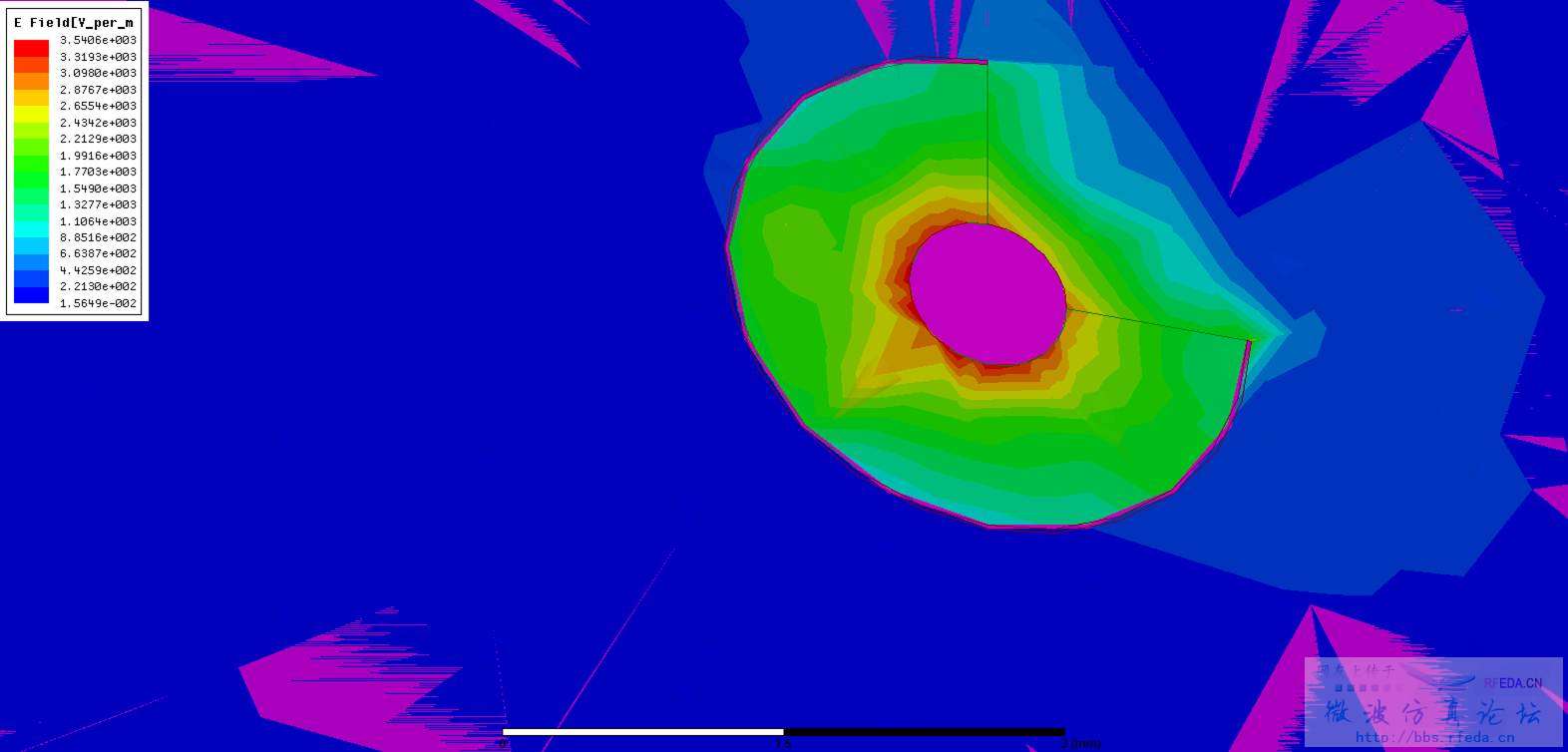

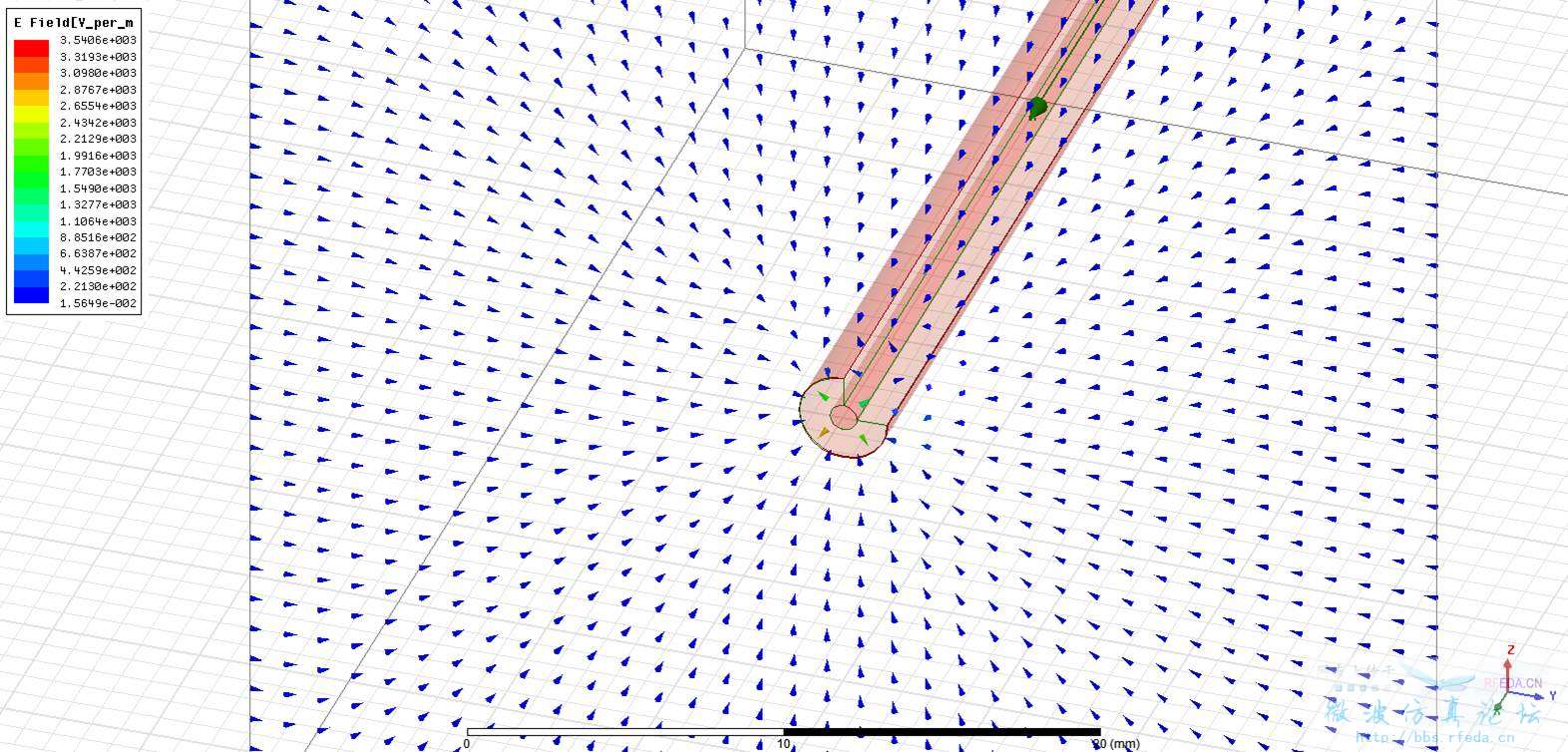

电场线图,这是我的问题所在,电场线应该是起始于内导体,在介质和外导体完好部分截止于外导体。
如何设置外导体为0电势面,而不是空气边缘,
另外如何设置来求它的特性阻抗
谢谢您的留言和建议
我想问的问题是如何设置让外层导体为零电势面,因为它是圆柱形状,不可设为无限大接地面。
同轴电缆,内外导体为铜,中间介质为PE
整体图
电场线图,这是我的问题所在,电场线应该是起始于内导体,在介质和外导体完好部分截止于外导体。
如何设置外导体为0电势面,而不是空气边缘,
另外如何设置来求它的特性阻抗
谢谢您的留言和建议
请给些建议啊!
请专业人士指点
looking for reply
