关于HFSS抛物线的问题
05-08
一、今天在autocad里面画了一条抛物线及一些其他的线,然后保存成DXF个时候导入HFSS14后却看不见抛物线,其他的正常都能看到。求解!

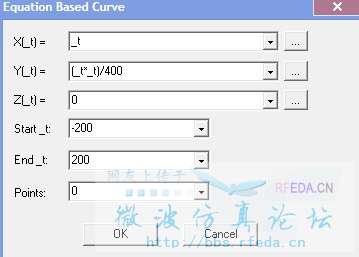

二、然后用HFSS自带的公式曲线画曲线,感觉单位不对还是什么原因,画出来的尺寸和实际尺寸对不上啊。单位选择的是mm;我的抛物线方程式

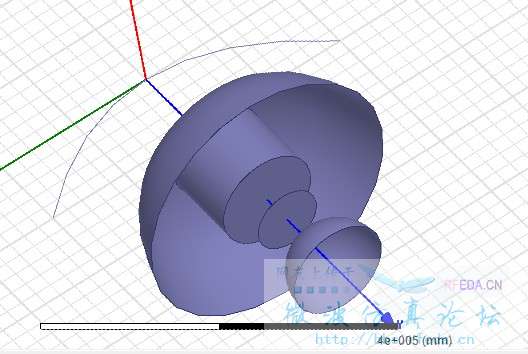

x=_t, Y=(_t*_t)/400 z=0 _t=-200200 points=0 ,画出来的尺寸见图。
三、然后画出来的抛物线还不能饶Y周扫略,我随便画个曲线和直线都可以绕Y轴扫略啊!
求解释啊!谢谢啊!
二、然后用HFSS自带的公式曲线画曲线,感觉单位不对还是什么原因,画出来的尺寸和实际尺寸对不上啊。单位选择的是mm;我的抛物线方程式
x=_t, Y=(_t*_t)/400 z=0 _t=-200200 points=0 ,画出来的尺寸见图。
三、然后画出来的抛物线还不能饶Y周扫略,我随便画个曲线和直线都可以绕Y轴扫略啊!
求解释啊!谢谢啊!
sdjgljsdgl;ksdf;gk;sd
自己顶一下 求解释!
-200去掉,400改为400mm,200改为200mm,试试看。
-200改为0,不是去掉。

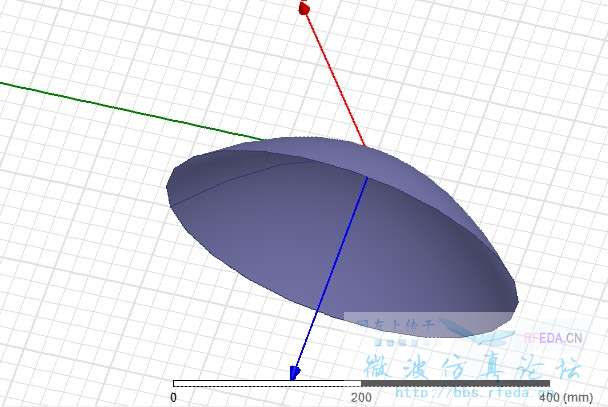

谢谢楼上2位!问题解决了!
