如何减少仿真时间和占用内存?
05-08
我建立的模型已经仿了几天了,仿真的时间很慢,而且占用的内存相当大,如何减少仿真时间和占用内存,并加快仿真速度而又不影响结果的准确性?

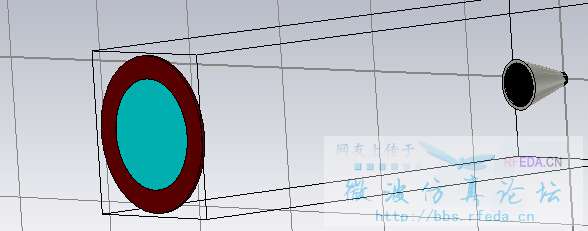

这种菲涅尔透镜型天线,又必须要足够的仿真时间才能达到能量的衰减,能不能有什么方法在保证结果准确的前提下,还能减少仿真时间?跪求帮忙解答啊
这种菲涅尔透镜型天线,又必须要足够的仿真时间才能达到能量的衰减,能不能有什么方法在保证结果准确的前提下,还能减少仿真时间?跪求帮忙解答啊
看你的情况,我感觉用近场源应该比较靠谱
先把喇叭天线单独仿真,得到近场源,然后将近场源加载到介质透镜上
另外设置对称面呢?设置的时候要注意端口模式
具体怎么操作呢?喇叭天线是单独仿过的,近场源怎么设置?如何加载?麻烦详细的说一下好吗?
你的频率范围是多少?
300-376GHz
意思是将场源作为激励吗?那应该是喇叭天线的远场啊,是不是应该选取远场源?
近场源就是定义一个filed source monitor就得到了
这种天线怎么仿真,请查阅CST application note或者CST webinar,例子太多了。
如何设置场源,请学会使用软件的帮助文件。CST MWS帮助文件《Field Source Overview》。
那我要把近场源作为激励呢?
所谓的“菲涅尔透镜型天线”,就是你图中的一个圆盘和嵌套的圆环?
http://www.mwtee.com/forum.php?mod=viewthread&tid=11263&extra=page%3D1&page=1
