CST仿真超材料场分布观察
05-08
1,说一下我要仿真的结构:超材料,底层有金属板,没有透波,需要观察反射波的极化特性,入射波为线极化波。
2,反射得到的R_xy和R_yy两条曲线代表反射系数(后一个下标代表入射电场方向,前一个下标代表反射后的电场方向)。
3,仿真后得到的反射系数有一些谐振点,通过Field Monitor加入谐振点的场分布;

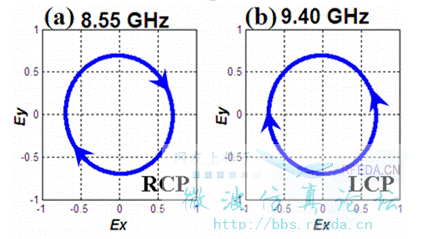

4,我的问题是:如何根据仿真得到的电场分布,画出在这几个谐振点的反射波极化状态图(因为仿真得到的电场分布时空间很多点坐标对应的场的实部和虚部,不知道怎么才能画出如下图所示的极化状态图);
5,我是刚刚学习使用CST软件,看了几篇关于极化转换的文献,想学着仿真一下,希望各位学长能不吝赐教,谢谢。
2,反射得到的R_xy和R_yy两条曲线代表反射系数(后一个下标代表入射电场方向,前一个下标代表反射后的电场方向)。
3,仿真后得到的反射系数有一些谐振点,通过Field Monitor加入谐振点的场分布;
4,我的问题是:如何根据仿真得到的电场分布,画出在这几个谐振点的反射波极化状态图(因为仿真得到的电场分布时空间很多点坐标对应的场的实部和虚部,不知道怎么才能画出如下图所示的极化状态图);
5,我是刚刚学习使用CST软件,看了几篇关于极化转换的文献,想学着仿真一下,希望各位学长能不吝赐教,谢谢。
我觉得可以导出试试
用matlab或者其他软件试试
奥,好的,谢谢,我试一下
我也是做超材料的,请问能交流下吗?我的qq是2564808209,多谢了
你好你的问题解决了么?我也想问问怎么看反射波的极化状态
小编你的问题怎么解决的,我也想知道怎么观察反射波的电场方向
