如何看频段内所有点的增益情况

05-08

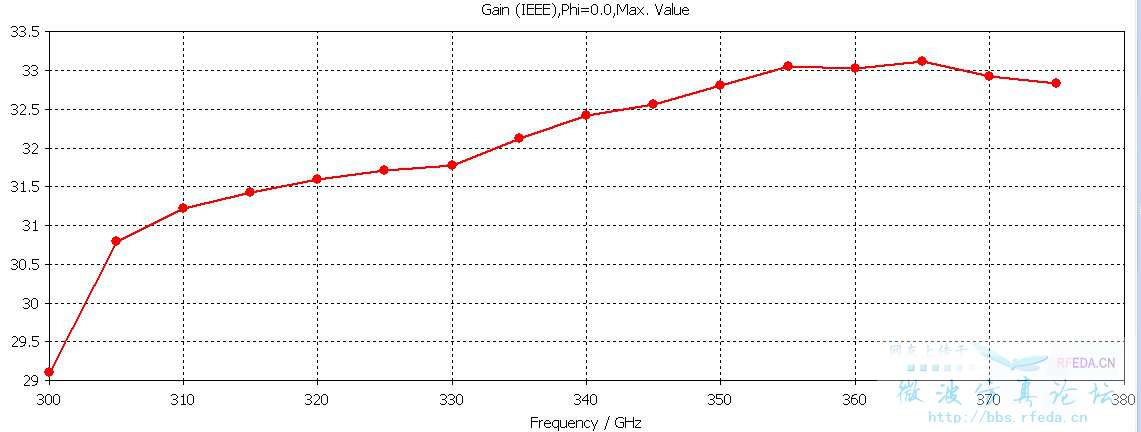

此图设置了场监视器,红点为场监视器所设置的天线远场频点,我想请问一下,如果想要看到频段内所有点的增益情况,使曲线变的平滑些,难道要把监视器的频点设置的更加密集些吗?应该如何处理?跪求解答.....

频点设置的更加密集些也可以。其实这么多频点个数够了,你把数据导出来,用origin画图软件画出来就可以很平滑了。

是要设置的更密,如果想要某个方向上的增益,可以试试远场探针

如果天线增益在频带内没有突变 我觉得这个结果就可以了
