端口设置问题

05-08
如何提取材料表面的S参数,边界设置:x和y为unit cell z为open,现在要提取材料表面处的S参数,端口无法贴在材料表面,哪位知道该怎么设置?

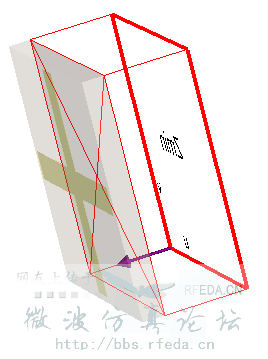

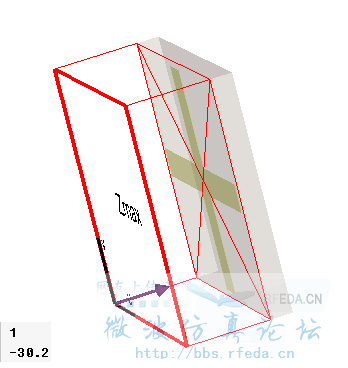

在设置unit cell时旁边有个floquet boundry的按钮,里面可以设置floquet端口的distance

小编留言:

因为距离不影响S参数的大小,只影响相位,现在的问题就是无法准确提取材料表面的相位,设置好距离后参考相位面应该是贴在材料表面,好像也有些问题,能否再详细解释下,十分感谢!

你的边界是open add space吧
改为open就行了啊

我设置的边界是open,将相位面贴在材料表面提取的S参数就是材料表面的S参数吗?

z上用周期边界条件,x和y上用open

应该说从这个位置看进去的S参数
