用CST电磁工作室计算铜片电感,电感值会随着环境空间余量的变大而增大。希望哪位能指点指点我?谢谢!
05-08
用CST电磁工作室计算长宽厚分别为62、20、2(单位mm),在Y方向两端分别加上1A和-1A的current port,从而形成1A电流;环境空间设置如下

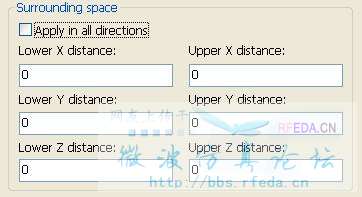

边界条件设置成tangential e,h or j。先用稳恒电流求解器计算,后电磁求解器计算,得到
通过W=0.5*L*I*I,得到电感值只有0.54nH。

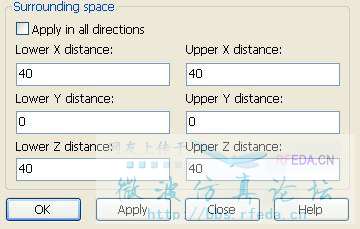

下面将环境空间修改成如下图所示
得到计算结果如下
这样,电感值就为27.4nH和理论值接近。
问题是电感值随着环境空间的余量增大而增大,想请教以下是怎么回事?非常感谢!
边界条件设置成tangential e,h or j。先用稳恒电流求解器计算,后电磁求解器计算,得到
通过W=0.5*L*I*I,得到电感值只有0.54nH。
下面将环境空间修改成如下图所示
得到计算结果如下
这样,电感值就为27.4nH和理论值接近。
问题是电感值随着环境空间的余量增大而增大,想请教以下是怎么回事?非常感谢!
