CST PCBS生成2D(TL)Modeling后,覆铜没有连接上
05-08
Cadene Allegro画的板子,导入到CST PCBS,检查发现:覆铜(Areas)的网络号为GND,没有问题。
生成2D(TL)Modeling后,仿真发现,采用覆铜连接的GND,都没有连接上。
请教大神们,是我哪里没有设置好吗?
生成2D(TL)Modeling后,仿真发现,采用覆铜连接的GND,都没有连接上。
请教大神们,是我哪里没有设置好吗?
什么叫没连接上?
就是将生成的模型搭接电路仿真,发现所有的地都悬空。
本来是通过覆铜连接在一起的,生成的模型内,也应该连在一起的。
能上传模型或截几张图么?
理论上如果GND都是覆铜连接,那么应该是练成一块的,给出的引脚都是地平面上的焊盘
如果是通过电感、电阻之类的连接在一起,那么就需要将这些器件添加在DS中
GND在CST中显示的不是一个net么?

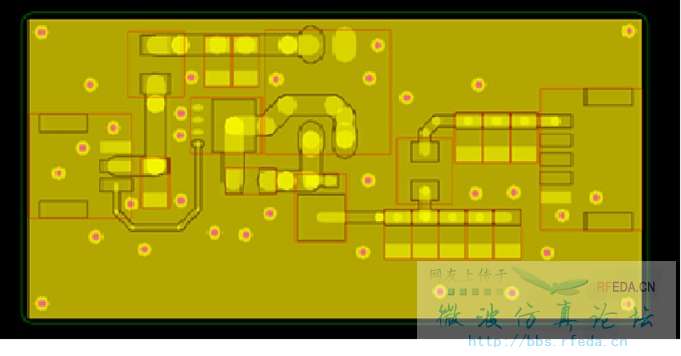

[attachment=63637]
所有的地的网络号都是GND,所有的电容等元件的地都是通过过孔和覆铜连在一起的,查看了导航树:覆铜和过孔的Net也全部为GND。
modeling之后,DS中是如何显示的呢?你是怎么判断出modeling之后GND都断开了呢
modeling之后,在DS中或是PSpice中,将所有的元件都添加上,刚开始就接个输入地,发现波形都不对;
通过放探针发现,其它的地都悬浮了。
加入地重新运行后,波形渐渐的都正常了。
大神帮我看看吧。
你这没CST文件,没法看。
