CST2012里怎么看轴比随频率的变化?
05-08
看了置顶帖子后,依样画葫芦,不过因为装的是2012版本,所以界面不一样,尝试了一下没有成功,大家帮忙看看错在哪,先谢啦。

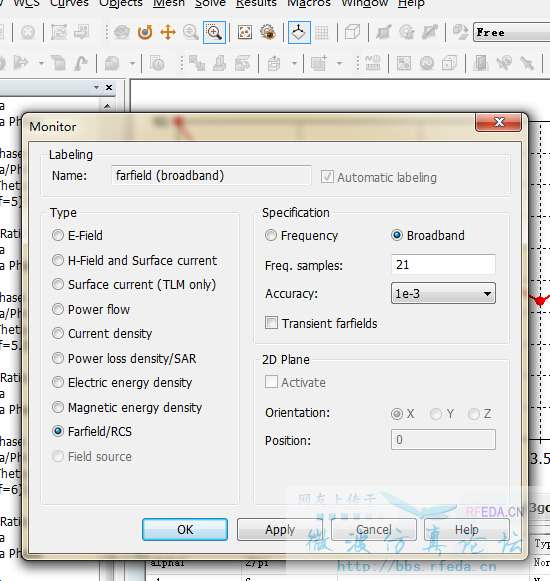

第一步:solve->field monitor->设置broadband,这里只有采点数(21),因此理解过在求解频率内采点21次

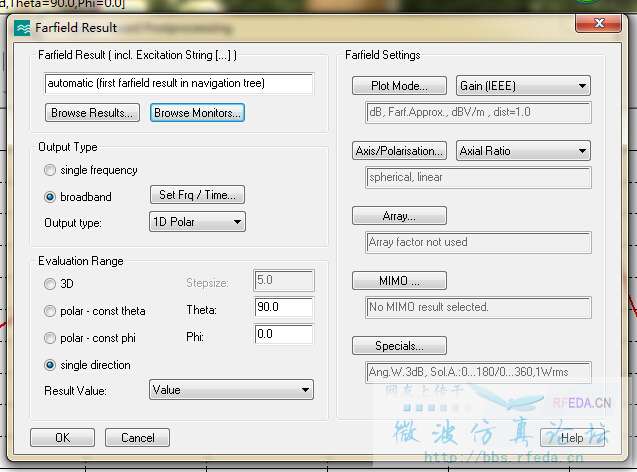

第二步:Template based postprocessing->farfiedl and antenna properties->farfield results,设置如下:
运行后,得到的是增益随频率的变化,在farfields 结果下面,每个频率都自动计算了轴比,但我们想要得轴比随频率的变化却没自动给出
第一步:solve->field monitor->设置broadband,这里只有采点数(21),因此理解过在求解频率内采点21次
第二步:Template based postprocessing->farfiedl and antenna properties->farfield results,设置如下:
运行后,得到的是增益随频率的变化,在farfields 结果下面,每个频率都自动计算了轴比,但我们想要得轴比随频率的变化却没自动给出
请问小编的问题解决了吗?我的是2013找不到论坛旧帖里的farfiled(broadband)相似的对话框。查帮助也没具体说位置。2013里的设置跟你的一样,结果也是只能看plot mode后面的那项,看不出轴比。
论坛旧帖:http://bbs.rfeda.cn/read.php?tid=40719
唉,没办法我又把帖子顶起来了,折腾了快一个星期了,还是没有解决这个问题,论坛里有做过或者软件操作好的大神帮帮忙吧。help也看了,什么都没写的感觉。我知道最弱的方法就是一个个记录然后用origin画。不过既然cst旧的版本都能实现,不至于越新功能反而退化吧。
问题见小编
图里的增益其实就是轴比。
啊?我没注意呢,谢谢小编,我再看下
