参数扫描分析
05-08
本人新手学习,使用HFSS10,在进行参数扫描分析,寻找最佳谐振频率时,Optimetrics设置运行完之后,在结果中生成不了一组S11的分析结果,不知道怎么回事,谢谢各位大侠高手帮忙。
上传模型,方便的话,否则我们只能是瞎猜
我在Optimetrics设置贴片长度范围是27mm到30mm,步长设为1mm,希望绘制出27,,28,29,30对应的S11,同时放在一个图中,看看贴片长度对S11的影响,可是在运行完之后,在Results中查看结果时,显示不出多条曲线。新手啊,感谢高手帮忙啊。
学习学习,,,,,,,,

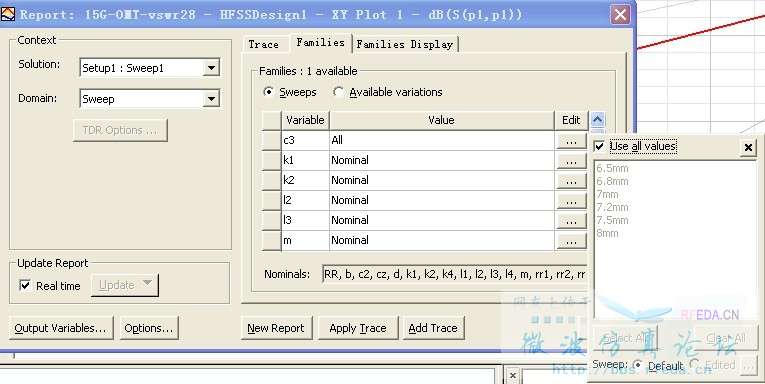

仿真计算完成后,选中双击树状列表下的“Result->Return Loss->dB(St(1,1))”,切换到弹出对话框的“Families”子页,单击Edit下的<…>按钮,弹出参扫值和原设计值列表,勾选“Use all values”前的复选框,单击<Apply Trace>按钮,单击<Close>按钮,在系统图形显示界面的同一坐标系中显示出选定的扫描参数值仿真的结果图形。
四楼是正解
四楼是正解,不错
可是我用的是HFSS10,还是谢谢大家,问题已经解决了
