我用HFSS分析高速差分信号从端口1到端口2的传输特性,结果是S11几乎全反射、S21很小。是不是模型有问题
05-08
我用HFSS分析高速差分信号从端口1到端口2的传输特性,结果是S11几乎全反射、S21很小。是不是模型有问题,请求高手指点一二,小弟感激不尽!
自己顶一下!
你是不是用的driven modal?建议你用driven Terminal试试。如果用Driven Terminal之后结果就OK了,那么之前结果不对的原因就是模式没有对齐导致的,你需要在driven modal把2个端口做模式对齐才能获得你想要的结果。实际上做差分线,ANSYS都推荐用Driven Terminal的,简单省事,不用考虑减并模对齐的问题。
感谢你的热心回答!
1.我用的Solution Type是driven Terminal;

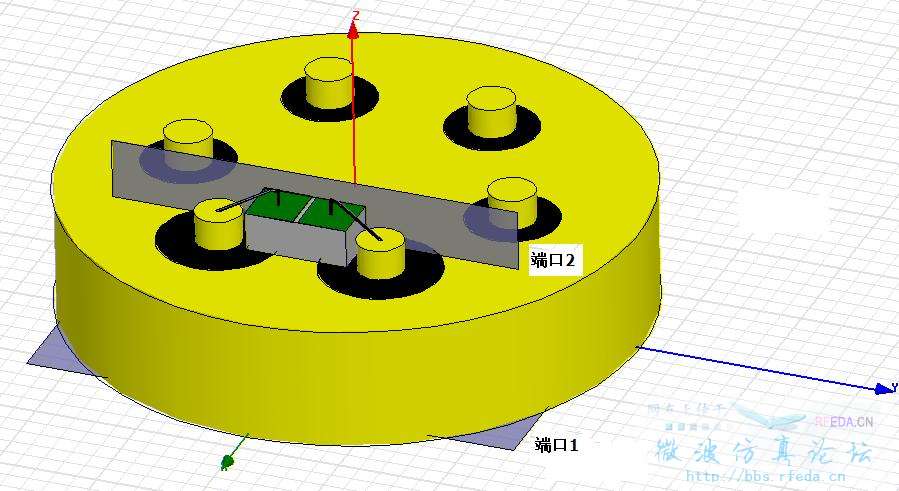

2.模型中的差分信号线、键合金丝、平行传输线,直接与背景相接触了;我觉得问题可能出在这里?
3.我采用的是差分50Ohm的信号线,平行传输线差分阻抗也是50Ohm,理论上S11应该很小、S21应该很大,才对。

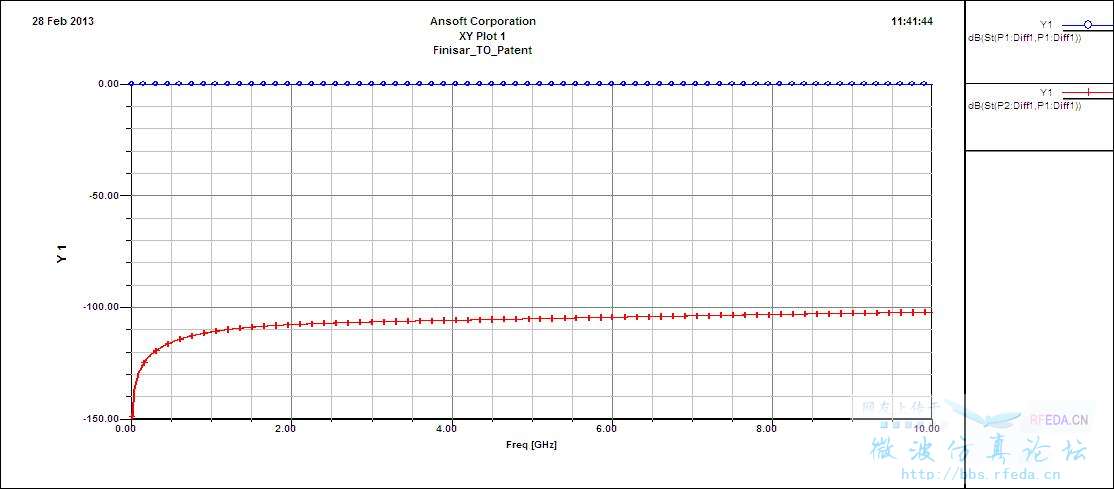

但是现在仿真出来的结果却是S11接近0,几乎全反射;S21在-100dB以下,很小。
模型是不是可以上傳?
研究看看-.-"
发模型看看吧
