双线传输线能做到谐振频率与长度无关吗?
05-08

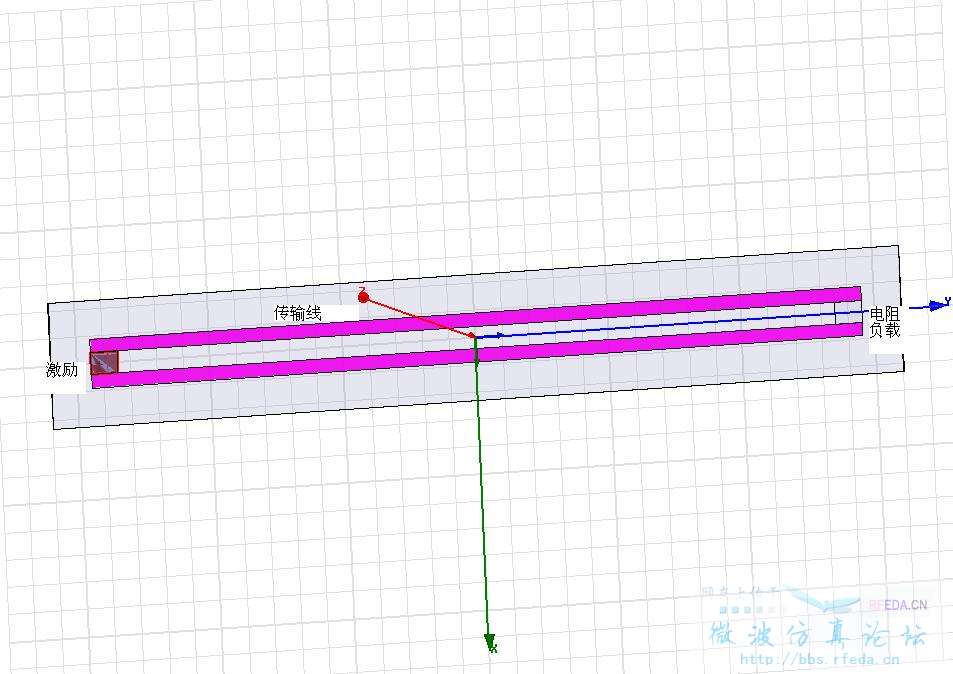

图片中是我想做的一个双线传输线,左边是激励,右边是50欧姆负载,介质板底面是没有接地板的
能不能通过只调整传输线的宽度,间距这两个参数,使传输线的特性阻抗和谐振频率都保持不变
从而无论传输线多长,都不会影响传输线的谐振频率,能达到这种效果吗
还有一个问题,这种传输线的特性阻抗和频率有关吗,我用APPCAD和txline计算的时候发现特性阻抗不会随着频率改变,这是为什么呢
求大神解答
能不能通过只调整传输线的宽度,间距这两个参数,使传输线的特性阻抗和谐振频率都保持不变
从而无论传输线多长,都不会影响传输线的谐振频率,能达到这种效果吗
还有一个问题,这种传输线的特性阻抗和频率有关吗,我用APPCAD和txline计算的时候发现特性阻抗不会随着频率改变,这是为什么呢
求大神解答
人呢人呢,来帮帮我啊
唉,咋说你呢,你做的根本就不是传输线,传输线一定要有接地板,多看传输线原理,电磁场原理吧,你做的不对,成天线了
对的对的,我要做的就是天线,想问一下,这个天线能以传输线作为原型来考虑吗
正好是相反的应用,传输线的目的是减少辐射,天线的目的是加强辐射,天线设计成这么简单效果是不行的
你下载一个HFSS的天线插件http://bbs.rfeda.cn/read-htm-tid-63988.html
这个插件可以帮助你设计简单的天线
