关于平面螺旋天线建模时的问题

05-08
本人HFSS新手,最近在做一个自补型的平面螺旋天线,遇到些问题,把我头疼的……

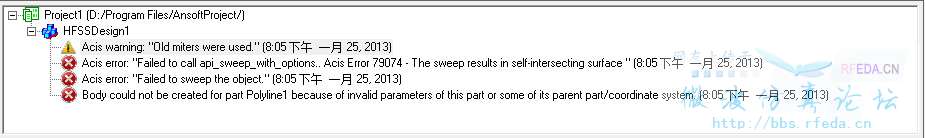

【1】在已经画完一线模型后,以线模型的一个端点绘制平面螺线,选完螺线的绕转方向后,开始选择圈数和螺距。但是在这时候老是会出错,不知道圈数和螺距和线模型的长度这三者之间有什么关系?另外,螺线的宽度是怎么确定的?

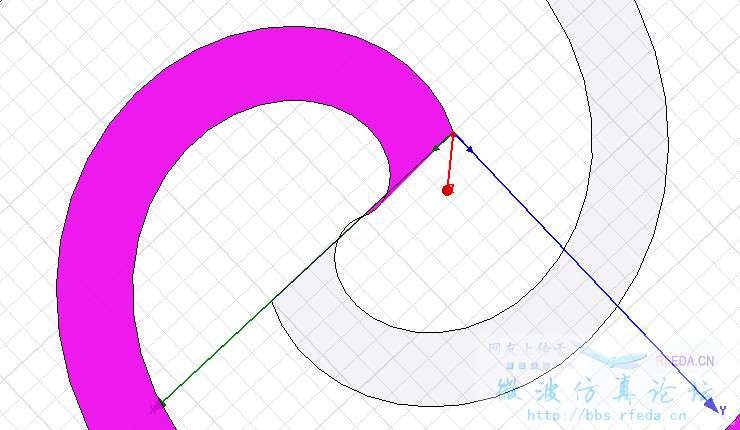

【2】在画完一条螺线后,并绕轴旋转复制生成另一条螺线,移位后形成平面螺旋结构,但是两条螺线在起始的地方会有一点交叠,不知道是怎么回事?
【3】根据天线的工作频率范围确定螺旋天线的内外径,不知道内径和螺线宽度之间存在什么倍数关系?本人做的是自补型的平面螺旋天线。
【附图两张】



我也是新手  正在研究中。 我只会做螺旋滤波器。螺旋平面天线不懂,不能帮到你。

谢谢啦。我没试过螺旋滤波器。那你对于画螺旋线比较熟悉吗?
