悬置微带低通滤波器边界设置问题
05-08

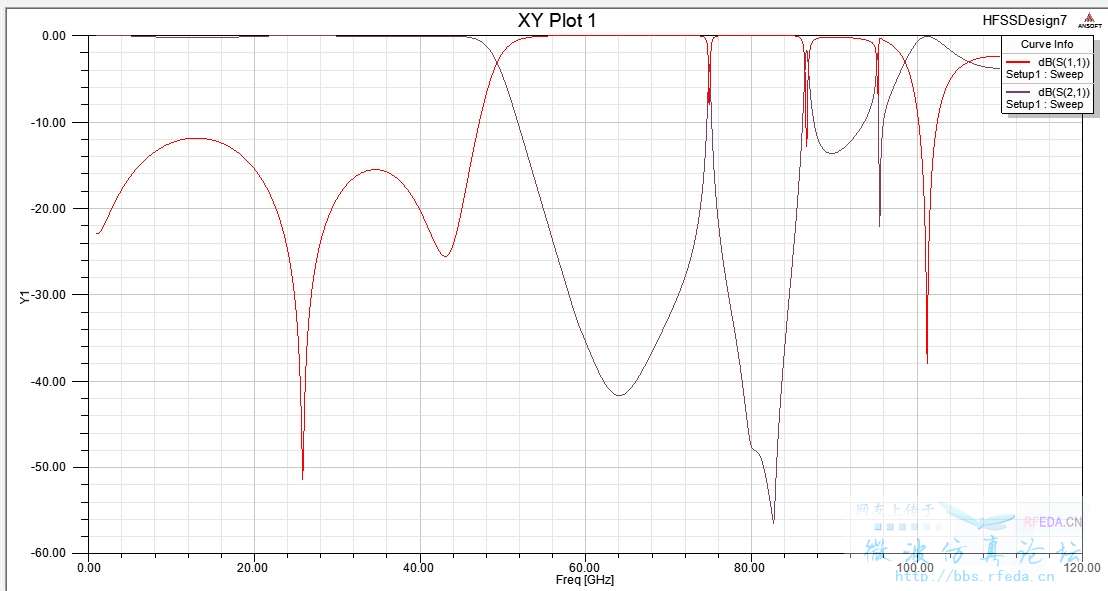

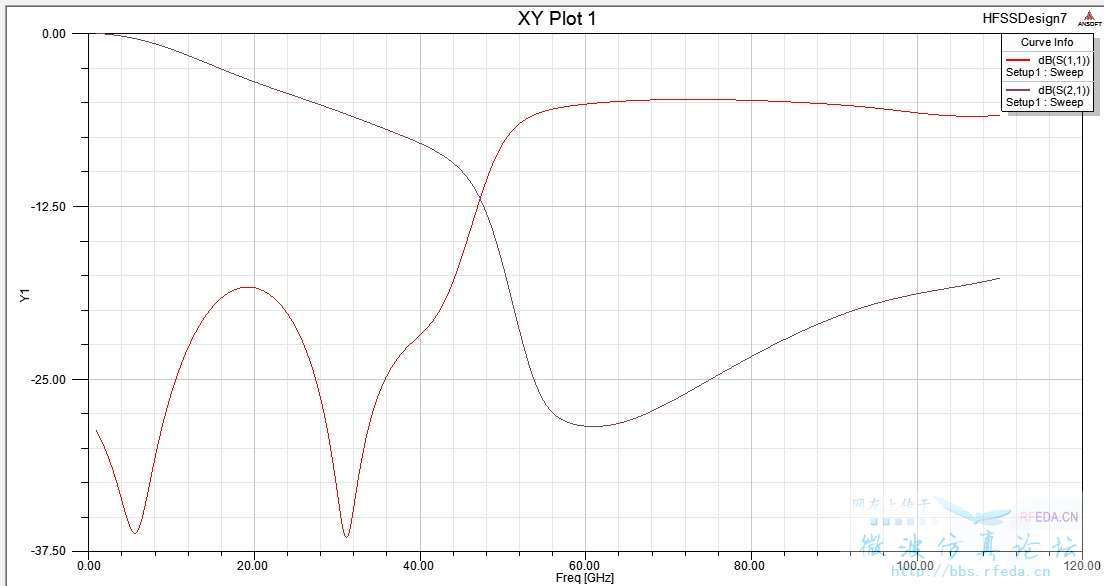

想设计一个悬置微带的低通滤波器,但有无辐射边界条件下,仿真结果相差很大,有没大神告知下怎样设置结果才会比较准确。通带1-10GHz,想抑制45-50,85-95GHz
带宽这么宽呀?!
带宽没那么要求,主要是这个边界设置的问题

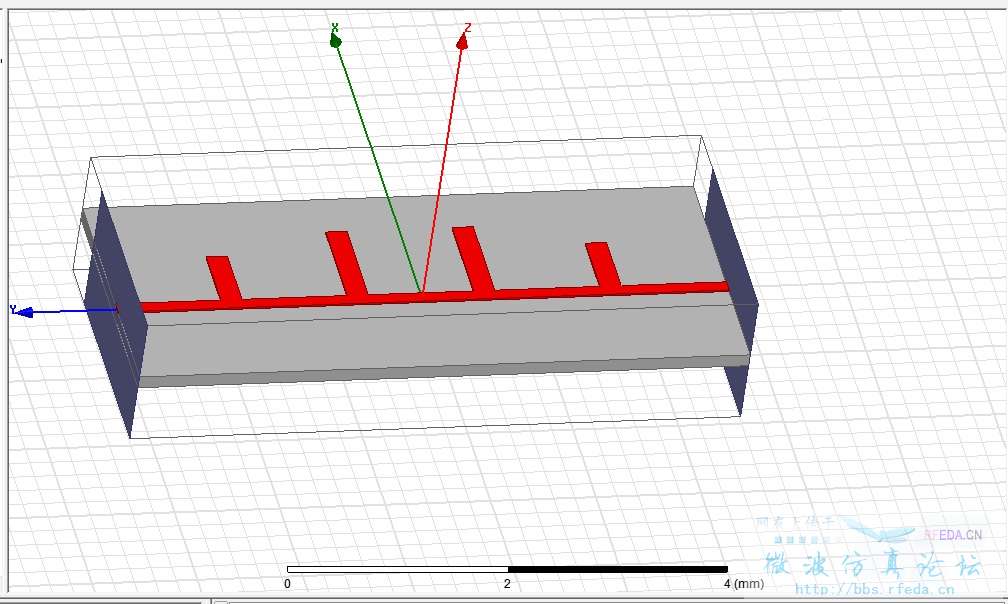

介质板加大,至少要覆盖端口,而且端口设置有问题,你这明显不是悬制的带状线,只是微带线,所以端口设置修改下,至少客气盒要比端口高,还有不用设置辐射边界
要不我把模型发给你帮我改改?端口是覆盖了啊?
我现在 就是做这个 先看看
好的,liuker1@163.com
