coaxial cable 在一个ground plane 上仿真

05-08
请问大牛们:

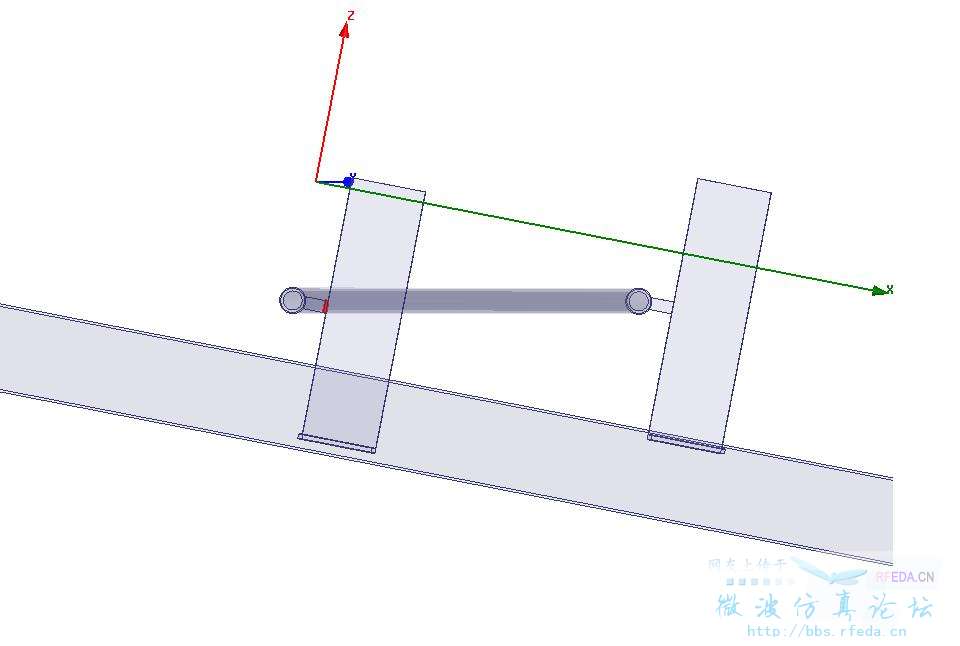

模型如下图所示。下面平板是个ground plane,材料是copper。 相隔50mm上面有一条coaxial cable, 一端把金属片(厚度1mm)与金属墙(立着的两片)相连。 另一端一段为金属片,另外有留有1mm加了个sheet设为lumped port加激励(图中红色那部分)。请问我加了激励(lumped port)查看impedance,为什么结果总是和计算值不对?整个模型外面是空气盒子,设辐射边界。  频率范围100KHz-30MHz。
