求教二功分器输出端口相位差问题
05-08
中心频率14.25g,介电常数2.2 ,板厚0.762mm ,从1端口输入信号,要求2端口,3端口输出相位差180度。因为一个端口的天线要镜像。但是看结果看不明白,不知道从哪里修改

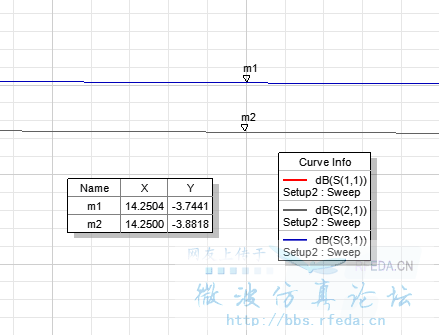

这是S21 和S31在14.25g 的增益图,结果都很接近,但都大于3.5db ,这样的结果对二等分影响大不?

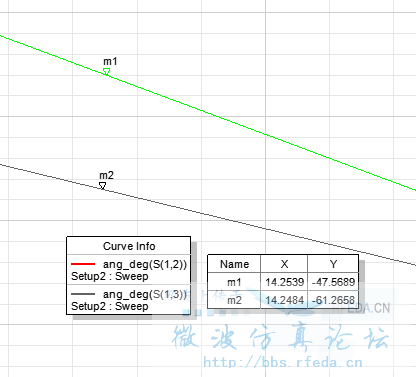

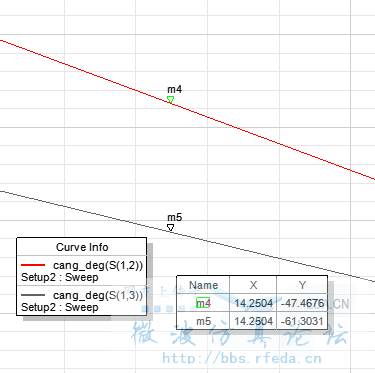

还有就是相位的问题,到底是ang-deg还是cang-deg?发现两个没啥子区别,。通往2端口比3端口距离长半个波长,但是和要求的180度相位差差很远,怎么回事啊?
功分器2 3 端口输出相位差 i可以做到180?
需要做补偿吧,这种情况是不是应该把程差再大一些仿仿看呢?
